Cognex In-Sight 6900 – kontroler wizyjny z AI NVIDIA
Modułowy kontroler wizyjny z modułem NVIDIA Jetson: do 157 TOPS mocy obliczeniowej AI, kamery przemysłowe do 65 MP i pełna biblioteka In-Sight – bez zewnętrznego komputera PC. Do najbardziej wymagających inspekcji, w których kamera inteligentna to za mało.
NVIDIA Jetson · do 157 TOPS
kamery do 65 MP
modele AI transformerowe
SSD 256 GB
PROFINET · EtherNet/IP · EtherCAT
Przegląd
Moc obliczeniowa GPU w architekturze In-Sight

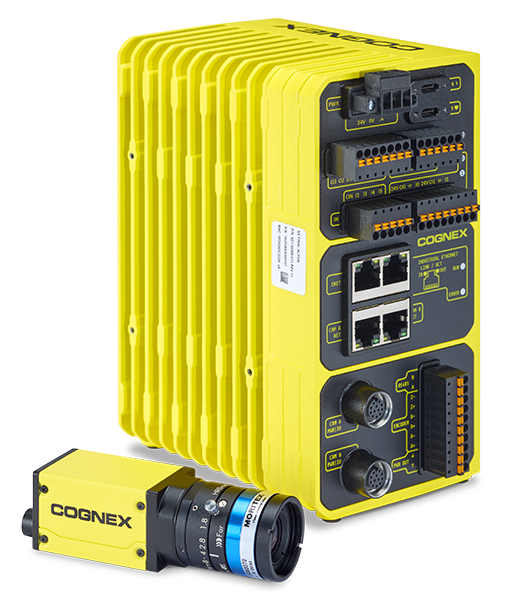

In-Sight 6900 to modułowy kontroler wizyjny, do którego podłączasz kamery przemysłowe Cognex, obiektywy i oświetlenie dobrane do aplikacji. Akwizycja obrazu, wyzwalanie, wnioskowanie AI i decyzja OK/NG odbywają się na kontrolerze – bez komputera PC, chmury i opóźnień sieciowych.
Sercem urządzenia jest moduł NVIDIA Jetson z akceleracją GPU i środowiskiem TensorRT. Pozwala uruchamiać równolegle kilka modeli AI na obrazach wysokiej rozdzielczości – w tym modele nowej generacji oparte na transformatorach – i zachować deterministyczny czas cyklu linii.
Najważniejsze cechy
NVIDIA Jetson, do 157 TOPS – kilka modeli AI wysokiej rozdzielczości jednocześnie
Kamery do 65 MP – sześć rozdzielczości kamer CIC, mono i kolor, migawka globalna
Few Sample Classification – modele transformerowe uczone na 10–20 obrazach
Segmentacja na poziomie pikseli – także na teksturowanych i trudnych powierzchniach
SSD 256 GB – do 50 000 obrazów 5 MP na urządzeniu, plus 2 porty USB-C do rozbudowy pamięci
Akwizycja 5 Gb/s – dwa porty Ethernet 5 Gb dla kamer wysokiej rozdzielczości
PROFINET, EtherNet/IP, EtherCAT, MQTT – bezpośrednia integracja z PLC i systemami IT
Zastosowania
Kiedy wybrać kontroler zamiast kamery inteligentnej?
Przykłady zastosowań z karty katalogowej i typowe sytuacje, w których kamera inteligentna nie wystarcza.
01
Wykrywanie ciał obcych
Ciała obce w gęsto upakowanych częściach i produktach – przy zmiennym kształcie, orientacji i położeniu na linii.
02
Wady na dużym obszarze
Subtelne wady powierzchni dużych części w szerokim polu widzenia – kamery do 65 MP i obiektywy M58.
03
Wymagające modele AI
Wiele modeli AI na jednym obrazie lub kilka modeli równolegle w takcie linii.
04
Duża zmienność produkcji
Częste przezbrojenia, rzadkie wady i zmienne warunki – modele z OneVision skalowane na wiele linii.
Sztuczna inteligencja
Najbardziej zaawansowane narzędzia AI Cognex
In-Sight 6900 łączy narzędzia Edge AI, gotowe do wdrożenia na kilku obrazach, z zaawansowanymi modelami AI do zadań o dużej zmienności. Modele działają deterministycznie na kontrolerze, więc decyzja AI jest zsynchronizowana z taktem linii.
Modele tworzy, weryfikuje i wersjonuje się w OneVision – wspólnym środowisku Cognex, z którego uprawnieni użytkownicy wdrażają je na kolejne linie i zakłady. * Zaawansowane narzędzia AI są dostępne w modelach z obsługą OneVision.
Edge AI
Szybkie wdrożenie na kilku obrazach
Wykrywanie wad, klasyfikacja, weryfikacja montażu i OCR przy minimalnej liczbie obrazów szkoleniowych.
Advanced AI*
Szybka klasyfikacja na kilku przykładach
Modele oparte na transformatorach uczone na 10–20 obrazach. W przykładzie Cognex dokładność 95% wobec 85% klasyfikacji starszego typu, a mapa ciepła pokazuje obszary, na podstawie których model podjął decyzję.
Advanced AI*
Segmentacja na poziomie pikseli
Precyzyjne wyodrębnianie wad i cech krytycznych, także na tle złożonym, zaszumionym lub o niskim kontraście.
OneVision
Trening centralny, wdrożenie na wielu liniach
Wspólne repozytorium modeli z wersjonowaniem i archiwizacją. Ulepszenie modelu wdrażasz na wszystkie linie, zmiany i zakłady.
Narzędzia regułowe
Pełna biblioteka narzędzi regułowych In-Sight
Obok AI kontroler oferuje sprawdzone narzędzia deterministyczne: PatMax, pomiary, kalibrację nieliniową, analizę blob (DetectBlobs), histogramy, wykrywanie krawędzi, odczyt kodów oraz funkcje matematyczne i logiczne – do dowolnego łączenia z narzędziami AI.
Oprogramowanie In-Sight Vision Suite
Wspólna platforma In-Sight Vision Suite
Kontroler pracuje w tym samym oprogramowaniu co kamery inteligentne In-Sight, więc zespół nie musi uczyć się nowego środowiska.
EasyBuilder
Konfiguracja krok po kroku
Interfejs „wskaż i kliknij” prowadzi od akwizycji obrazu do wyniku. Idealny do szybkiego uruchomienia standardowych zadań.
Spreadsheet
Arkusz kalkulacyjny dla pełnej kontroli
Architektura oparta na komórkach daje pełną kontrolę nad logiką, parametrami inspekcji i komunikacją w złożonych aplikacjach.
SDK · API · HMI
Własne aplikacje i interfejsy operatora
In-Sight Vision Suite udostępnia SDK i API do budowy własnych aplikacji i HMI. W wielu wdrożeniach wystarcza wbudowany interfejs HMI – bez pisania kodu.
Architektura modułowa
Kontroler, kamery, optyka i oświetlenie – dobrane do zadania
Modułowość
Jeden kontroler, wiele konfiguracji
Zamiast wybierać kamerę inteligentną z ograniczoną matrycą, dobierasz kamerę przemysłową, obiektyw i oświetlenie z portfolio Cognex LOCA (lenses, optics, cameras, accessories). Podłączone kamery i oświetlenie są wykrywane automatycznie.
Kamery CIC od 2,3 do 65 MP, mono i kolor
Obiektywy C-mount: standardowe, wielkoformatowe i telecentryczne; M58 dla kamery 65 MP
Oświetlenie plug-and-play zasilane z kontrolera (24 V / 1,6 A lub 5 V / 1,5 A)
Pamięć i komunikacja
Przygotowany na duże obrazy i duże zbiory danych
16 GB pamięci na przetwarzanie zadań i dysk SSD 256 GB pozwalają przechowywać do 50 000 obrazów 5 MP – do analizy przyczyn wad i doszkalania modeli AI. Porty Ethernet 5 Gb/s przesyłają obrazy wysokiej rozdzielczości, a osobny port Industrial Ethernet obsługuje komunikację z PLC.

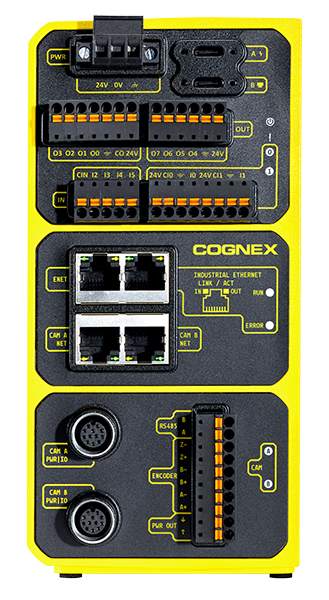

2 porty Ethernet 5 Gb, port 1 Gb (dane) i port 1 Gb (Industrial Ethernet)
2 optoizolowane wejścia wyzwalania, 4 wejścia i 8 wyjść cyfrowych, 2 porty USB-C
PROFINET, EtherNet/IP, EtherCAT, SLMP, Modbus TCP, MQTT
Dane techniczne
Specyfikacja techniczna kontrolera In-Sight 6900
Parametry kontrolera
| Parametr | Specyfikacjakontroler In-Sight 6900 |
|---|---|
| Przetwarzanie i AI | |
| Platforma obliczeniowa | Moduł NVIDIA Jetson, zintegrowana akceleracja GPU |
| Wydajność AI | do 157 TOPS |
| Wnioskowanie | NVIDIA TensorRT – modele AI w czasie rzeczywistym |
| Narzędzia | Edge AI, narzędzia regułowe In-Sight; zaawansowane narzędzia AI w modelach z obsługą OneVision |
| Oprogramowanie | In-Sight Vision Suite – EasyBuilder, Spreadsheet, SDK/API, HMI; integracja z OneVision |
| Pamięć | |
| Pamięć przetwarzania zadań | 16 GB |
| Pamięć przetwarzania obrazu | Dynamiczna alokacja współdzielona z pamięcią zadań |
| Pamięć zadań i obrazów | 256 GB flash (SSD) – do 50 000 obrazów 5 MP; bez limitu przez zdalne urządzenie sieciowe |
| USB | 2 porty USB-C do rozbudowy pamięci masowej |
| Wejścia i wyjścia | |
| Wyzwalanie | 2 optoizolowane wejścia wyzwalania akwizycji |
| Wejścia cyfrowe | 4 uniwersalne |
| Wyjścia cyfrowe | 4 szybkie i 4 wolne wyjścia uniwersalne |
| Zasilanie oświetlenia | 24 V DC, maks. 1,6 A lub 5 V DC, maks. 1,5 A |
| Diody LED | OK/NG i wskaźnik, sieć, błąd, stan EtherCAT |
| Komunikacja | |
| Ethernet | 2 porty 5 Gb; 1 port 1 Gb (dane i konfiguracja); 1 port 1 Gb (Industrial Ethernet); TCP/IP IEEE 802.3 |
| Ethernet przemysłowy | PROFINET, EtherNet/IP, EtherCAT, SLMP, Modbus TCP |
| Przesył danych | MQTT, TCP/IP, (S)FTP, RS-232C |
| Zasilanie i mechanika | |
| Zasilanie | 24 V DC ±10%, maks. 6,0 A |
| Obudowa | Odlew ciśnieniowy aluminium i cynku, lakierowana |
| Montaż | 4 otwory M3, rozstaw 38,5 × 58,5 mm; uchwyt na szynę DIN |
| Waga | 570 g (bez akcesoriów) |
| Środowisko i normy | |
| Temperatura pracy | 0–30 °C; 30–40 °C przy przepływie powietrza wzdłuż żeber > 0,5 m/s |
| Temperatura przechowywania | -20–80 °C |
| Wilgotność | < 95% bez kondensacji |
| Ochrona | IP40, do 2000 m n.p.m., tylko wewnątrz pomieszczeń, stopień zanieczyszczenia II – montaż w szafie sterowniczej |
| Wstrząsy (w opakowaniu) | IEC 60068-2-27: 30 g / 18 ms, 18 wstrząsów; ISTA-1A |
| Drgania (transport) | IEC 60068-2-6: 10–500 Hz, 100 m/s² lub 0,75 mm, 10 cykli w każdej osi |
| Certyfikaty | CE, FCC, KCC, TÜV SÜD NRTL, EU RoHS, China RoHS |
Kamery do podłączenia
Kamery przemysłowe Cognex CIC współpracujące z In-Sight 6900
Kontroler nie ma własnej matrycy – rozdzielczość, pole widzenia i prędkość określa podłączona kamera. Wybierz rozdzielczość, typ i mocowanie obiektywu albo wpisz fragment numeru katalogowego.
Wyświetlono 12 z 12 kamer. Kliknij numer, aby go skopiować.
| Numer katalogowy | Rozdzielczość | Mono / kolor | Matryca | Piksel | Czas ekspozycji | Głębia bitowa | Mocowanie | Obiektywy | Kabel Y |
|---|---|---|---|---|---|---|---|---|---|
CIC-A023-MG-168-5G | 2,3 MP (1920 × 1200) | Mono | 1/2,3″ · 7,9 mm | 3,45 µm | 21 µs – 10 s | 8 bitów | C | HR | CCB-Y-AS-1 |
CIC-A023-CG-168-5G | 2,3 MP (1920 × 1200) | Kolor | 1/2,3″ · 7,9 mm | 3,45 µm | 21 µs – 10 s | 24 bity | C | HR | CCB-Y-AS-1 |
CIC-A05-MG-105-5G | 5 MP (2448 × 2048) | Mono | 1/1,8″ · 8,8 mm | 2,74 µm | 10 µs – 10 s | 8 bitów | C | UR | CCB-Y-AS-1 |
CIC-A05-CG-105-5G | 5 MP (2448 × 2048) | Kolor | 1/1,8″ · 8,8 mm | 2,74 µm | 10 µs – 10 s | 24 bity | C | UR | CCB-Y-AS-1 |
CIC-A12-MG-44-5G | 12,3 MP (4096 × 3000) | Mono | 1/1,1″ · 14 mm | 2,74 µm | 13 µs – 10 s | 8 bitów | C | SR | CCB-Y-AS-1 |
CIC-A12-CG-44-5G | 12,3 MP (4096 × 3000) | Kolor | 1/1,1″ · 14 mm | 2,74 µm | 13 µs – 10 s | 24 bity | C | SR | CCB-Y-AS-1 |
CIC-A20-MG-27-5G | 20,2 MP (4504 × 4504) | Mono | 1,1″ · 17,5 mm | 2,74 µm | 16 µs – 10 s | 8 bitów | C | ZR | CCB-Y-AS-1 |
CIC-A20-CG-27-5G | 20,2 MP (4504 × 4504) | Kolor | 1,1″ · 17,5 mm | 2,74 µm | 16 µs – 10 s | 24 bity | C | ZR | CCB-Y-AS-1 |
CIC-A25-MG-22-5G | 24,4 MP (5328 × 4608) | Mono | 1,2″ · 19,3 mm | 2,74 µm | 16 µs – 10 s | 8 bitów | C | ZR | CCB-Y-AS-1 |
CIC-A25-CG-22-5G | 24,4 MP (5328 × 4608) | Kolor | 1,2″ · 19,3 mm | 2,74 µm | 16 µs – 10 s | 24 bity | C | ZR | CCB-Y-AS-1 |
CIC-A65-MG-17-T | 65 MP (9344 × 7000) | Mono | 2,3″ · 37,4 mm | 3,2 µm | 16 µs – 15 s | 8 bitów | M58 × 0,75 | FF + adapter ML-TUBE-M58 | CCB-Y-AS-2 |
CIC-A65-CG-17-T | 65 MP (9344 × 7000) | Kolor | 2,3″ · 37,4 mm | 3,2 µm | 16 µs – 15 s | 8 bitów | M58 × 0,75 | FF + adapter ML-TUBE-M58 | CCB-Y-AS-2 |
Wszystkie kamery CIC to kamery matrycowe z migawką globalną i zasilaniem 24 V DC. Kolumna „Obiektywy” wskazuje zalecaną serię obiektywów Cognex. Dobór kamery, obiektywu i oświetlenia wykonujemy w naszym laboratorium.
Jak czytać numer katalogowy?
- CIC- – kamera przemysłowa Cognex (Cognex Industrial Camera)
- A023 / A05 / A12 / A20 / A25 / A65 – rozdzielczość: 2,3 / 5 / 12,3 / 20,2 / 24,4 / 65 MP
- -MG / -CG – kamera monochromatyczna / kolorowa
- ostatni człon – wersja wykonania wg katalogu Cognex
Oświetlenie, okablowanie i akcesoria
| Numer katalogowy | Opis |
|---|---|
CEL-BA | Oświetlacze liniowe (bar) – długości 41–242 mm |
CEL-BL | Podświetlenie (backlight) – 27–224 mm |
CEL-CX | Oświetlenie współosiowe – 20–50 mm |
CEL-DM3 | Oświetlenie kopułowe (dome) – 80–285 mm |
CEL-DQH | Kwadratowe oświetlacze rozproszone – 48–120 mm |
CEL-DRW | Rozproszony oświetlacz pierścieniowy – 150 mm |
CEL-RH | Oświetlacze pierścieniowe – 42–210 mm |
CEL-RL | Niskokątowe oświetlacze pierścieniowe – 75–120 mm |
CGE-CBL-FLEX-H-xx | Kabel Ethernet RJ45–RJ45, 5, 10 lub 20 m |
CCB-M12-12P5P-xx | Kabel I/O kamery, 5, 10 lub 20 m |
CCB-Y-AS-1 | Kabel Y, złącze 6-pin M8 – kamery standardowej rozdzielczości |
CCB-Y-AS-2 | Kabel Y, złącze 12-pin Hirose HR10A – kamera 65 MP |
CCB-M12-5P-x | Przedłużacz oświetlenia, 1 lub 5 m |
ML-TUBE-M58 | Adapter obiektywu M58 dla kamery 65 MP |
ACC-QUINT-PS | Zasilacz 100–240 V AC / 24 V DC, 5 A, na szynę DIN |
Do pobrania
Dokumentacja i podobne produkty
PDF · język polski · 05/2026
Karta katalogowa In-Sight 6900
Polska karta katalogowa kontrolera In-Sight 6900 – funkcje, narzędzia AI, specyfikacja, kamery CIC, oświetlenie, okablowanie i wymiary.
Artykuł · Baza wiedzy
Architektury oparte na transformatorach – nowa era przemysłowej AI
Jak modele transformerowe zmieniają klasyfikację i wykrywanie wad – i dlaczego In-Sight 6900 potrzebuje mocy GPU.
Kamery inteligentne In-Sight z AI
FAQ
Najczęstsze pytania o In-Sight 6900
Czym In-Sight 6900 różni się od kamery inteligentnej In-Sight 3900?
In-Sight 3900 to zintegrowana kamera IP67 z matrycą do 25 MP. In-Sight 6900 to kontroler montowany w szafie, do którego podłączasz kamery przemysłowe do 65 MP, a moduł NVIDIA Jetson (do 157 TOPS) obsługuje najcięższe modele AI. Wybieramy go, gdy aplikacja przekracza możliwości kamery inteligentnej.
Jakie kamery można podłączyć do In-Sight 6900?
Kamery przemysłowe Cognex CIC: 2,3, 5, 12,3, 20,2, 24,4 i 65 MP, w wersjach mono i kolor. Pięć pierwszych ma mocowanie C i kabel Y CCB-Y-AS-1, kamera 65 MP – mocowanie M58, kabel CCB-Y-AS-2 i adapter ML-TUBE-M58. Wszystkie mają migawkę globalną i zasilanie 24 V DC.
Czy In-Sight 6900 wymaga komputera PC?
Nie. Akwizycja, wnioskowanie AI i decyzja odbywają się na kontrolerze. Komputer jest potrzebny tylko do konfiguracji w In-Sight Vision Suite, a modele można trenować w OneVision.
Czy zaawansowane narzędzia AI są dostępne w każdym kontrolerze?
Narzędzia Edge AI i regułowe są dostępne zawsze. Zaawansowane narzędzia AI – Few Sample Classification i segmentacja pikselowa – działają w modelach z obsługą OneVision. Pomożemy dobrać odpowiednią konfigurację.
Ile obrazów potrzeba do nauczenia modelu AI?
Narzędzia Edge AI wymagają kilku obrazów. Few Sample Classification oparta na transformatorach – zwykle 10–20 obrazów. Złożone modele segmentacji trenuje się na większych zbiorach, które kontroler może gromadzić na dysku SSD 256 GB.
Czy mogę przetestować In-Sight 6900 na swoich detalach?
Tak. Prześlij próbki – w laboratorium we Wrocławiu dobierzemy kamerę, obiektyw i oświetlenie oraz przygotujemy model AI dla Twojej aplikacji.
