Cognex In-Sight L38 – kamera 3D z wbudowaną AI
Pierwszy system wizyjny 3D Cognex z narzędziami AI na pokładzie. Laserowy profilometr, procesor i oprogramowanie w jednej obudowie – do kontroli, pomiaru wysokości i objętości oraz naprowadzania robotów. Bez zewnętrznego oświetlenia i komputera.
AI 3D i 2D na urządzeniu
1920 punktów / profil
do 10 kHz
5 zakresów: 44–1100 mm
IP65
Przegląd
Inspekcja 3D, którą konfiguruje się jak kamerę 2D
In-Sight L38 skanuje obiekt linią lasera i buduje szczegółową chmurę punktów 3D. Wbudowane narzędzia AI wykrywają subtelne i zmienne wady – rysy, wgniecenia, ubytki – a narzędzia regułowe mierzą je w rzeczywistych jednostkach i porównują z tolerancją. Wynik OK/NG trafia bezpośrednio do PLC.
Do nauczenia aplikacji wystarcza zwykle 5–10 oznaczonych obrazów. Wady trenuje się na obrazie projekcji 2D, a system wykrywa je i mierzy w trzech wymiarach. Pięć wersji optycznych – od ISL38-33 do mikropomiarów po ISL38-500 z zakresem 1,1 m – pozwala dobrać kamerę do wielkości detalu.
Najważniejsze cechy
AI 3D i 2D na urządzeniu – ViDi EL Segment, Classify i Read bez komputera i GPU
Nowe narzędzie 3D ViDi EL Segment – wykrywanie i pomiar wad (objętość, pole, wysokość) jednym narzędziem
Laser bez plamek (speckle-free) – wyższa rozdzielczość i stabilniejsza linia niż w typowych czujnikach laserowych
Laser dużej mocy w ISL38-500 – 5× więcej światła, akwizycja z odległości 600 mm
1920 punktów na profil, skanowanie do 7 kHz (do 10 kHz z binningiem)
Powtarzalność Z od 0,5 µm i liniowość od ±0,04% pełnej skali
EtherNet/IP, PROFINET, SLMP, Modbus TCP – bezpośrednia integracja z PLC i robotem
Zastosowania
Gdzie sprawdza się In-Sight L38?
Połączenie AI z danymi 3D sprawdza się wszędzie tam, gdzie kontrast 2D jest niewystarczający: przy ciemnych lub błyszczących detalach, wadach o zmiennym kształcie i znakach tłoczonych w materiale.

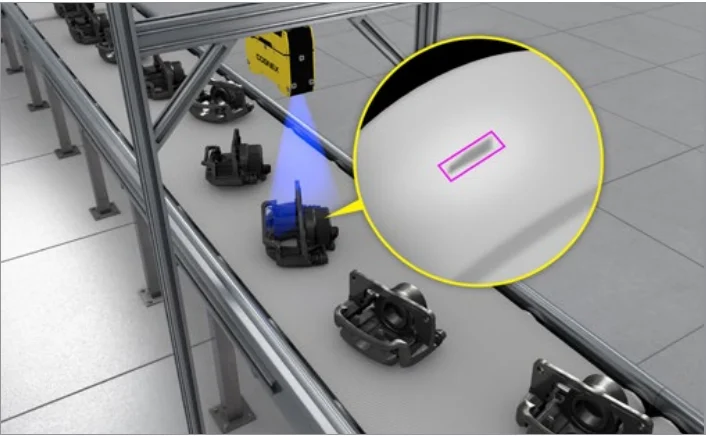

Motoryzacja – wady powierzchni
Wykrywanie subtelnych wad na powierzchni odlewów i elementów zawieszenia – także na ciemnych, matowych częściach.

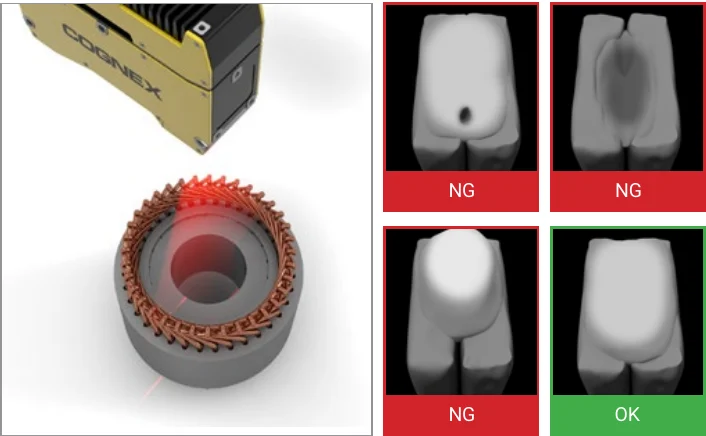

Motoryzacja – klasyfikacja wad
Inspekcja i klasyfikacja zmiennych defektów, np. uzwojeń stojanów i elementów elektrycznych.

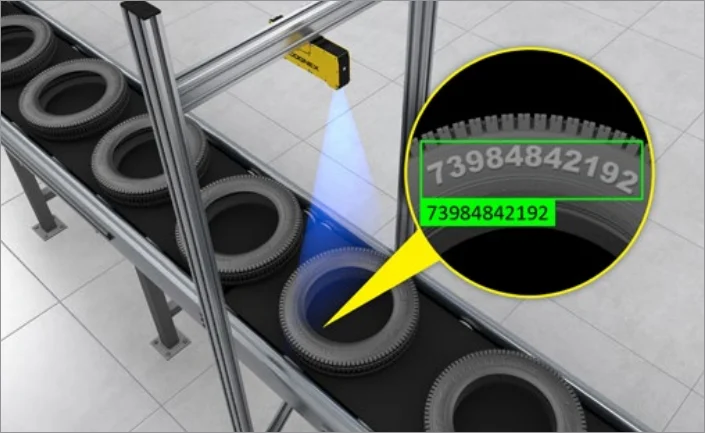

Opony i guma – odczyt oznaczeń
Odczyt tekstu tłoczonego w czarnej gumie, gdzie kamera 2D nie widzi kontrastu.

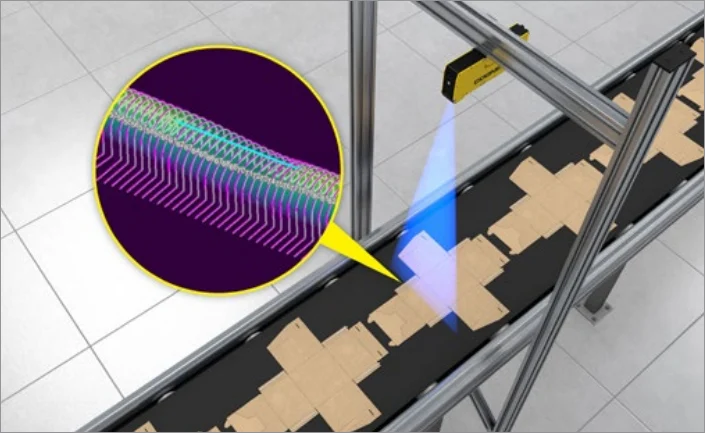

Opakowania – kontrola kleju
Pomiar szerokości i wysokości ściegu kleju na kartonach na całej długości aplikacji.

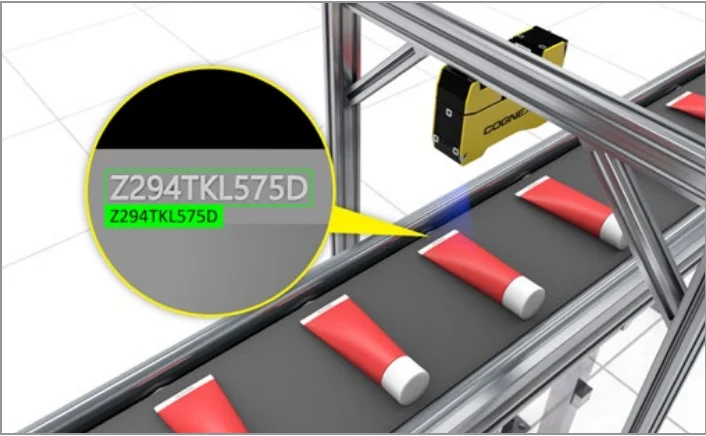

Dobra konsumpcyjne – tekst tłoczony
Odczyt kodów partii wytłoczonych na tubach i zakładkach, nawet przy minimalnym kontraście.

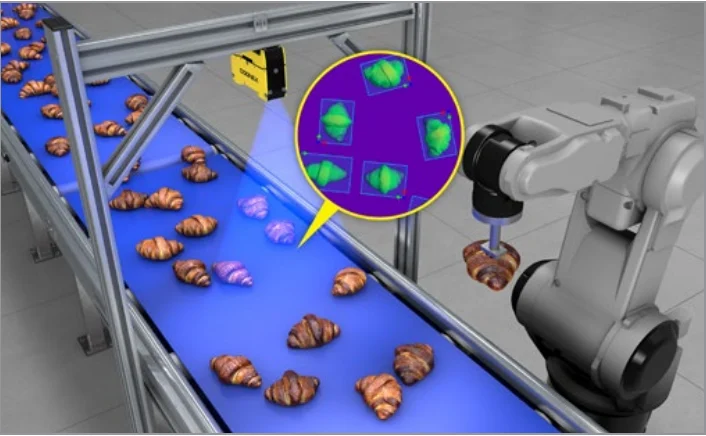

Żywność – naprowadzanie robota
Lokalizacja produktów w zmiennym położeniu i bliskim sąsiedztwie, z wysokością dla chwytaka robota.
Narzędzia wizyjne
Połączenie AI i 3D w jednym systemie
In-Sight L38 łączy narzędzia AI, 2D i 3D. Narzędzia AI radzą sobie ze zmiennością części i wykrywają wady trudne do opisania regułami, a algorytmy regułowe dostarczają pewnych pomiarów 3D, które określają wagę anomalii. Narzędzi można używać pojedynczo lub łączyć je w bardziej złożone aplikacje.
Narzędzia Edge Learning działają bezpośrednio na urządzeniu. Wersje 3D przetwarzają chmurę punktów, wersje 2D – obraz. Szkolenie opiera się na przykładach i nie wymaga doświadczenia w deep learningu.
Edge Learning

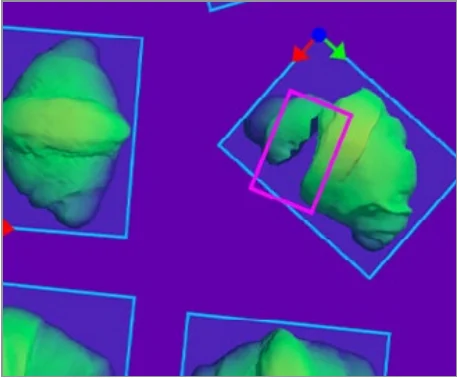

ViDi EL Segment (3D/2D)
Lokalizacja i wyodrębnianie wad, regionów i obiektów ze złożonych części i tła – w rzeczywistych jednostkach.
Edge Learning

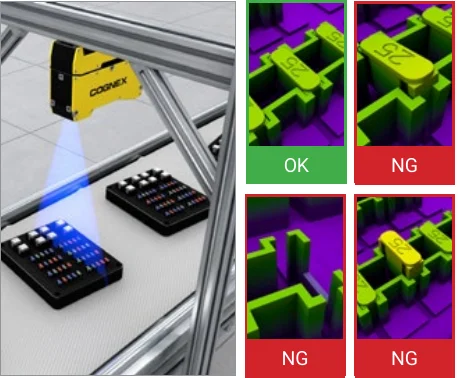

ViDi EL Classify (3D/2D)
Wykrywanie i sortowanie części na podstawie wielu cech lub właściwości.
Edge Learning

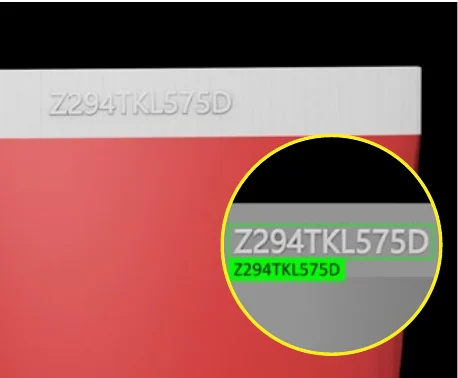

ViDi EL Read (2D)
Odczyt znaków na powierzchniach odblaskowych, nierównych i o niskim kontraście, także tekstu wielowierszowego.
Narzędzia regułowe
Biblioteka sprawdzonych narzędzi regułowych 2D i 3D
Pomiar odległości, analiza blob, zliczanie pikseli, dopasowanie wzorców, odczyt kodów, naprowadzanie robotów, funkcje matematyczne i logiczne – w tym narzędzia 3D do pomiaru wysokości, płaszczyzn i objętości.
Oprogramowanie In-Sight Vision Suite
Wspólna platforma In-Sight Vision Suite
In-Sight L38 korzysta z tego samego oprogramowania co kamery 2D In-Sight. Prostą aplikację skonfigurujesz w EasyBuilder, a gdy wymagania rosną – rozbudujesz ją w arkuszu kalkulacyjnym, bez zmiany platformy.
EasyBuilder
Konfiguracja krok po kroku
Kreator prowadzi przez całą aplikację – od akwizycji obrazu po wynik. Obrazy można pobierać na żywo lub z biblioteki, a narzędzia trenuje się klikając bezpośrednio na obrazie.
Spreadsheet
Arkusz kalkulacyjny do zaawansowanych aplikacji
Pełna kontrola nad parametrami zadania i logiką aplikacji. Arkusz pozwala szybko dostosować program do nowych wymagań i obsłużyć niestandardowe pomiary 3D.
Odtwarzanie obrazów do analizy i powtórnego testu
Pełny zestaw funkcji I/O i komunikacji
Wszystkie narzędzia AI i regułowe w jednym miejscu
Nowość

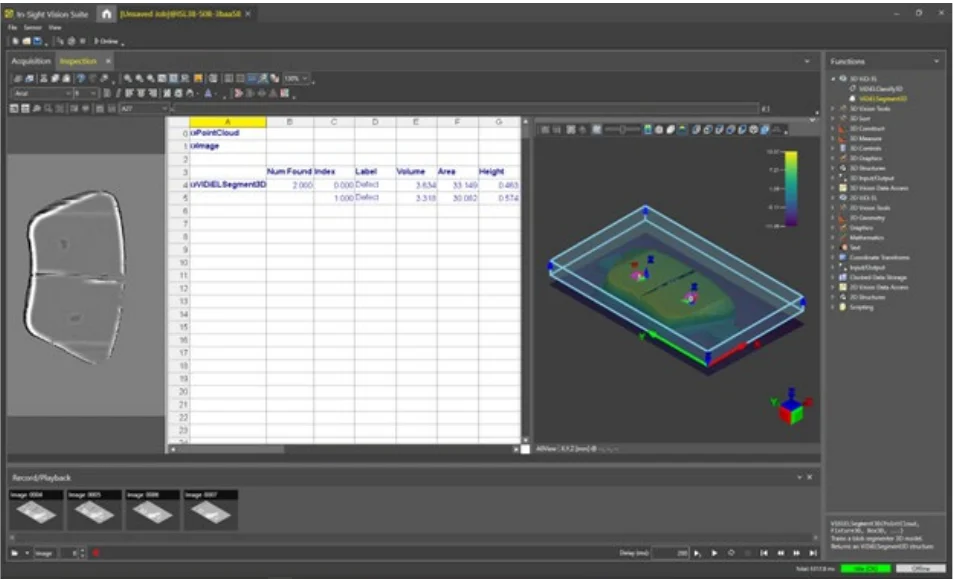

3D ViDi EL Segment – wykrywanie i pomiar wad jednym narzędziem
3D ViDi EL Segment
Zamiast kilku narzędzi – jedno
Wykrycie i zmierzenie trudno widocznej wady zwykle wymaga łańcucha kilku narzędzi. 3D ViDi EL Segment robi to w jednym kroku: znajduje wadę, mierzy odchylenie w trzech wymiarach i zwraca wynik w milimetrach.
Wiele klas wad w jednym narzędziu, np. rysa, wgniecenie, ubytek
Wyniki: objętość, pole powierzchni i wysokość wady
7 trybów obrazu projekcji, automatyczny dobór najlepszego

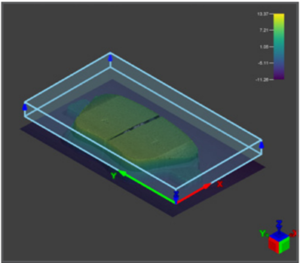

1. Obszar na chmurze punktów
Wybierz część lub cały obiekt. Fixture z narzędzi 2D/3D jest opcjonalny.

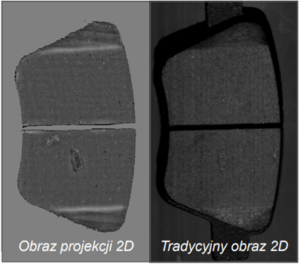

2. Trening na projekcji 2D
Obraz projekcji ujawnia cechy 3D niewidoczne na zwykłym obrazie 2D.

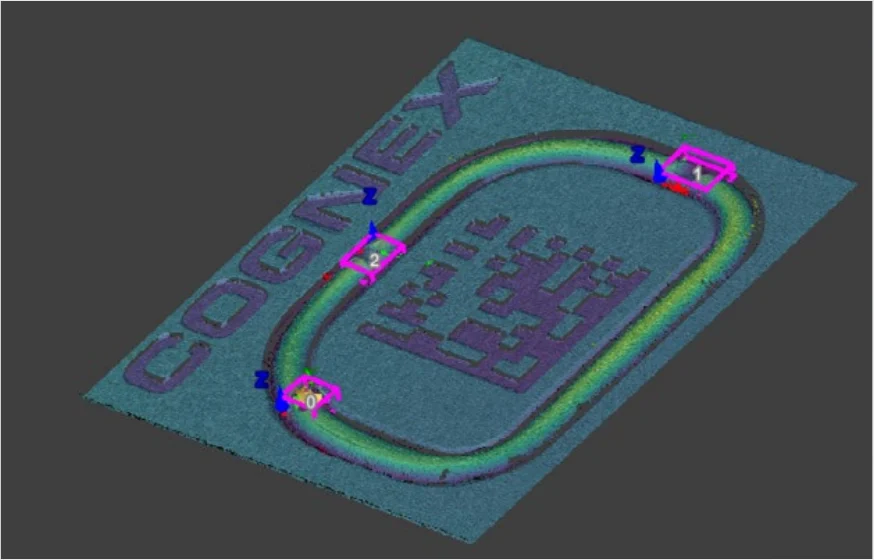

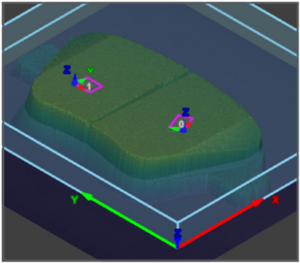

3. Detekcja i pomiar 3D
Wady wykrywane na chmurze punktów i mierzone w rzeczywistych jednostkach.

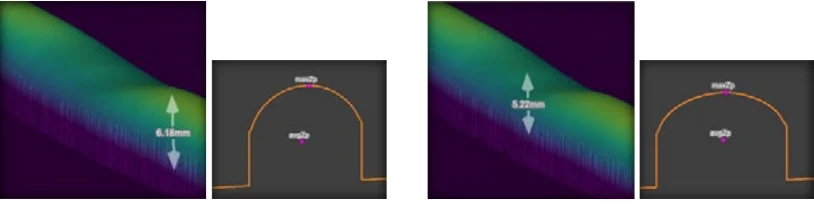

3D BeadInspect
Kontrola uszczelek i ściegów kleju
Regułowe narzędzie 3D BeadInspect mierzy szerokość i wysokość uszczelki lub ściegu kleju na całej jego długości. Wykrywa przerwy, przewężenia i nadmiar materiału oraz porównuje wyniki z progami tolerancji.
Optyka i laser
Zintegrowany laser zamiast zewnętrznego oświetlenia
In-Sight L38 ma optykę i źródło światła w obudowie – nie potrzebuje zewnętrznego oświetlenia. Rodzaj lasera zależy od modelu.
ISL38-33 · 50 · 100 · 300
Opatentowany laser bez plamek (speckle-free)
Typowa linia laserowa ma ziarnistą strukturę, która ogranicza dokładność profilu. Laser speckle-free Cognex ją eliminuje.
Mniej plamek i odblasków – mniej szumu w profilu 3D
Wyższa rozdzielczość niż w tradycyjnych laserowych czujnikach przemieszczenia
Stabilna linia lasera dla powtarzalnego skanowania

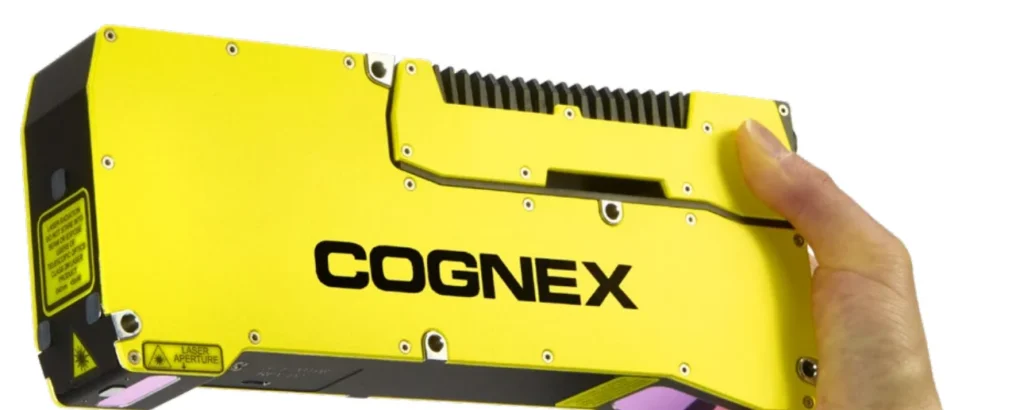

ISL38-500
Laser dużej mocy do dużych obiektów
Model ISL38-500 ma laser o 5× większej ilości światła niż konwencjonalne lasery. Dzięki temu skanuje z odległości 600 mm i obejmuje pole widzenia do 1082 mm przy pełnej prędkości linii.
Szybka akwizycja przy wysokich prędkościach linii
Zgodnie z kartą producenta spełnia wymagania klasy 2 – bez kosztownych osłon, regulacja bez zatrzymywania linii

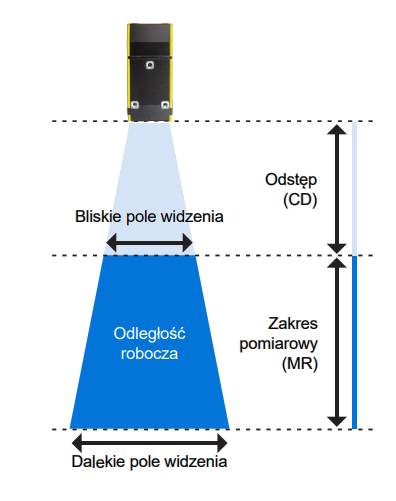

Geometria pomiaru
Odległość robocza, zakres i pole widzenia
Każdy model ma określoną odległość roboczą (CD) od czoła kamery do początku zakresu pomiarowego (MR). Pole widzenia w osi X rośnie od bliskiej do dalekiej granicy zakresu. Pełne wartości dla wszystkich modeli znajdziesz w tabeli specyfikacji.
Dane techniczne
Specyfikacja techniczna In-Sight L38
| Parametr | ISL38-33laser niebieski | ISL38-50niebieski / czerwony | ISL38-100niebieski / czerwony | ISL38-300niebieski / czerwony | ISL38-500dużej mocy |
|---|---|---|---|---|---|
| Zakres pomiarowy | |||||
| Odległość robocza (CD) | 93 mm | 92 mm | 130 mm | 180 mm | 600 mm |
| Zakres pomiarowy Z (MR) | 44 mm | 106 mm | 235 mm | 745 mm | 1100 mm |
| Pole widzenia X – bliskie | 33 mm | 55 mm | 75 mm | 95 mm | 405 mm |
| Pole widzenia X – środkowe | 36 mm | 73 mm | 128 mm | 278 mm | 744 mm |
| Pole widzenia X – dalekie | 39 mm | 90 mm | 180 mm | 460 mm | 1082 mm |

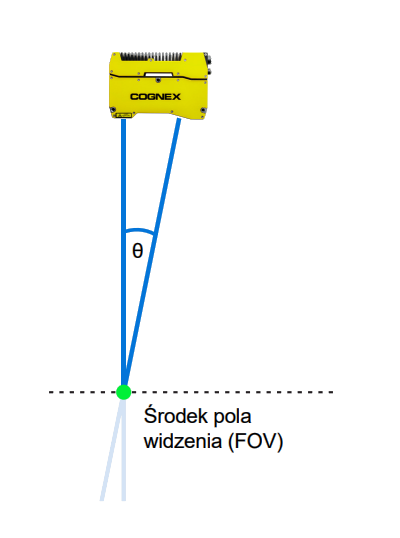

| Kąt obiektyw–laser (środek FOV) | 41,0° | 34,6° | 22,0° | 10,3° | 9,6° |
| Laser | |||||
| Długość fali | 450 nm (niebieski) | 450 nm (niebieski) / 640 nm (czerwony) | 450 nm (niebieski) / 640 nm (czerwony) | 450 nm (niebieski) / 640 nm (czerwony) | 450 nm (niebieski) / 640 nm (czerwony) |
| Technologia lasera | Speckle-free | Speckle-free | Speckle-free | Speckle-free | Dużej mocy |
| Moc wyjściowa | 45 mW | 45 mW (nieb.) / 48 mW (czerw.) | 45 mW (nieb.) / 48 mW (czerw.) | 45 mW (nieb.) / 48 mW (czerw.) | 300 mW (nieb.) / 280 mW (czerw.) |
| Klasa lasera | 2M | 2M | 2M | 2M | 2M* |
| Średnica plamki (środek FOV) | 72 µm | 110 µm (nieb.) / 140 µm (czerw.) | 181 µm (nieb.) / 235 µm (czerw.) | 240 µm (nieb.) / 350 µm (czerw.) | 360 µm (nieb.) / 480 µm (czerw.) |
| Rozdzielczość i dokładność | |||||
| Punkty na profil | 1920 | 1920 | 1920 | 1920 | 1920 |
| Rozdzielczość X – góra / dół zakresu | 17,2 / 20,3 µm | 28,6 / 46,9 µm | 39,1 / 93,8 µm | 49,5 / 239,6 µm | 213 / 574 µm |
| Rozdzielczość Z – góra / dół zakresu | 1,7 / 2,7 µm | 2,5 / 6,9 µm | 4,4 / 25,9 µm | 6,9 / 147,5 µm | 42 / 302 µm |
| Powtarzalność Z (środek zakresu)¹ | 0,5 µm | 0,5 µm | 1 µm | 2 µm | 10 µm |
| Liniowość Z (% pełnej skali)² | ±0,06% | ±0,06% | ±0,04% | ±0,05% | ±0,1% |
| Charakterystyka temperaturowa | 0,01% F.S./°C | 0,01% F.S./°C | 0,01% F.S./°C | 0,01% F.S./°C | 0,01% F.S./°C |
| Mechanika | |||||
| Wymiary | 150,5 × 101 × 45 mm | 150,5 × 101 × 45 mm | 150,5 × 101 × 45 mm | 150,5 × 101 × 45 mm | 250,5 × 101 × 45 mm |
| Waga | 0,94 kg | 0,94 kg | 0,94 kg | 0,94 kg | 1,28 kg |
¹ Średnia ze 100 pomiarów chmury punktów na obszarze 4 × 4 mm w środku zakresu pomiarowego. ² Maksymalne odchylenie 250 pozycji pomiarowych w zakresie pomiarowym (pomiar = średnia z 2 profili, standardowy wzorzec Cognex). Kalibracja w 21 °C. * Tabela specyfikacji producenta podaje klasę 2M dla całej serii; w opisie technologii lasera dużej mocy Cognex wskazuje zgodność z wymaganiami klasy 2.
Parametry wspólne dla całej serii
| Parametr | Specyfikacjawspólna dla wszystkich modeli |
|---|---|
| System i akwizycja | |
| Pamięć programów (job) | 32 GB |
| Pamięć operacyjna (RAM) | 8 GB |
| Procesor | Wielordzeniowy akcelerator wizyjny |
| Częstotliwość skanowania | do 7 kHz (po zmniejszeniu zakresu pomiarowego); do 10 kHz z binningiem i zawężonym polem widzenia |
| Oprogramowanie | In-Sight Vision Suite – EasyBuilder i Spreadsheet |
| Narzędzia | SA: AI (ViDi EL Segment, Classify, Read, 3D ViDi EL Segment) + narzędzia regułowe 2D/3D; SR: narzędzia regułowe |
| Komunikacja i I/O | |
| Interfejs | Gigabit Ethernet, diody link i traffic, złącze M12 X-coded (żeńskie) |
| Protokoły | TCP/IP, PROFINET, EtherNet/IP, SLMP, Modbus TCP, (S)FTP, RS-232C |
| Wejścia | Trigger, enkoder różnicowy lub single-ended, blokada lasera (interlock) |
| Trigger | Zakres napięć Trig+ – Trig-: od -24 do +24 VDC; stan wysoki > 10 VDC (> 6 mA); stan niski < 2 VDC (< 1,5 mA) |
| Enkoder różnicowy | A+/B+: 5–24 V (maks. 1,0 MHz), A-/B-: odwrócone |
| Enkoder single-ended | A+/B+: 12–24 V (maks. 1,0 MHz), A-/B-: VDC = ½ (A+/B+) |
| Zasilanie i środowisko | |
| Zasilanie | 24 VDC ±10%, min. 750 mA |
| Materiał obudowy | Aluminium |
| Stopień ochrony | IP65 |
| Temperatura pracy | 0–35 °C bez radiatora, 0–45 °C z radiatorem (montaż na aluminiowym pręcie 400 mm) |
| Temperatura przechowywania | -20–70 °C |
| Wilgotność | < 80% bez kondensacji |
| Wibracje | 10–57 Hz, amplituda podwójna 1,5 mm w osiach X, Y, Z, po 3 h |
| Wstrząsy | 15 G / 6 ms |
Warianty katalogowe
Numery katalogowe In-Sight L38
Każdy model występuje z laserem niebieskim lub czerwonym (ISL38-33 tylko niebieski) oraz w dwóch konfiguracjach narzędziowych. Wybierz model, laser i narzędzia albo wpisz fragment numeru.
Wyświetlono 18 z 18 wariantów. Kliknij numer, aby go skopiować.
| Numer katalogowy | Model | Laser | Narzędzia | Pole widzenia X | Zakres Z | Odległość robocza |
|---|---|---|---|---|---|---|
ISL38-33B-SA | In-Sight L38-33 | Niebieski 450 nm | AI + narzędzia regułowe | 33–39 mm | 44 mm | 93 mm |
ISL38-33B-SR | In-Sight L38-33 | Niebieski 450 nm | Tylko narzędzia regułowe | 33–39 mm | 44 mm | 93 mm |
ISL38-50B-SA | In-Sight L38-50 | Niebieski 450 nm | AI + narzędzia regułowe | 55–90 mm | 106 mm | 92 mm |
ISL38-50B-SR | In-Sight L38-50 | Niebieski 450 nm | Tylko narzędzia regułowe | 55–90 mm | 106 mm | 92 mm |
ISL38-50R-SA | In-Sight L38-50 | Czerwony 640 nm | AI + narzędzia regułowe | 55–90 mm | 106 mm | 92 mm |
ISL38-50R-SR | In-Sight L38-50 | Czerwony 640 nm | Tylko narzędzia regułowe | 55–90 mm | 106 mm | 92 mm |
ISL38-100B-SA | In-Sight L38-100 | Niebieski 450 nm | AI + narzędzia regułowe | 75–180 mm | 235 mm | 130 mm |
ISL38-100B-SR | In-Sight L38-100 | Niebieski 450 nm | Tylko narzędzia regułowe | 75–180 mm | 235 mm | 130 mm |
ISL38-100R-SA | In-Sight L38-100 | Czerwony 640 nm | AI + narzędzia regułowe | 75–180 mm | 235 mm | 130 mm |
ISL38-100R-SR | In-Sight L38-100 | Czerwony 640 nm | Tylko narzędzia regułowe | 75–180 mm | 235 mm | 130 mm |
ISL38-300B-SA | In-Sight L38-300 | Niebieski 450 nm | AI + narzędzia regułowe | 95–460 mm | 745 mm | 180 mm |
ISL38-300B-SR | In-Sight L38-300 | Niebieski 450 nm | Tylko narzędzia regułowe | 95–460 mm | 745 mm | 180 mm |
ISL38-300R-SA | In-Sight L38-300 | Czerwony 640 nm | AI + narzędzia regułowe | 95–460 mm | 745 mm | 180 mm |
ISL38-300R-SR | In-Sight L38-300 | Czerwony 640 nm | Tylko narzędzia regułowe | 95–460 mm | 745 mm | 180 mm |
ISL38-500B-SA | In-Sight L38-500 | Niebieski 450 nm | AI + narzędzia regułowe | 405–1082 mm | 1100 mm | 600 mm |
ISL38-500B-SR | In-Sight L38-500 | Niebieski 450 nm | Tylko narzędzia regułowe | 405–1082 mm | 1100 mm | 600 mm |
ISL38-500R-SA | In-Sight L38-500 | Czerwony 640 nm | AI + narzędzia regułowe | 405–1082 mm | 1100 mm | 600 mm |
ISL38-500R-SR | In-Sight L38-500 | Czerwony 640 nm | Tylko narzędzia regułowe | 405–1082 mm | 1100 mm | 600 mm |
Brak wariantów spełniających kryteria.
Jak czytać numer katalogowy?
ISL38-100B-SA
- ISL38- – kamera 3D In-Sight L38
- 33 / 50 / 100 / 300 / 500 – model (zakres pomiarowy i pole widzenia)
- B / R – laser niebieski 450 nm / czerwony 640 nm
- -SA – wszystkie narzędzia: AI + regułowe; -SR – tylko narzędzia regułowe (EasyBuilder i Spreadsheet w obu wersjach)
Kable, wzorce korekcyjne i enkodery
| Numer katalogowy | Opis |
|---|---|
CCB-84901-2001-XX | Kabel Ethernet X-coded, prosty – 2, 5, 10 lub 30 m |
CCB-84901-2002-XX | Kabel Ethernet X-coded, kątowy – 2, 5 lub 10 m |
CCB-PWIO17-S-XX | Kabel zasilania i I/O M12, 17-pin, wolne końce, prosty – 2, 5, 10 lub 20 m |
CCB-PWIO17-R-XX | Kabel zasilania i I/O M12, 17-pin, wolne końce, kątowy – 2, 5, 10 lub 20 m |
IS3D-CORR100-00 | Wzorzec korekcyjny 100 mm |
IS3D-CORR40-00 | Wzorzec korekcyjny 40 mm |
IS3D-CORR20-00 | Wzorzec korekcyjny 20 mm |
IS3D-CORR10-00 | Wzorzec korekcyjny 10 mm |
LS-Encoder-1000-00 | Enkoder inkrementalny różnicowy, 1000 impulsów/obr., wyjście RS-422 |
LS-Encoder-2500-00 | Enkoder inkrementalny różnicowy, 2500 impulsów/obr., wyjście RS-422 |
LS-Encoder-5000-00 | Enkoder inkrementalny różnicowy, 5000 impulsów/obr., wyjście RS-422 |
Do pobrania
Dokumentacja i podobne produkty
PDF · język angielski · 05/2026
Karta katalogowa In-Sight L38
Najnowsza karta katalogowa serii In-Sight L38 – specyfikacja wszystkich modeli, numery katalogowe, akcesoria, geometria pomiaru i rysunki wymiarowe.

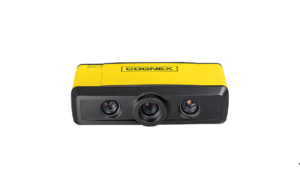

Inne systemy wizyjne 3D Cognex
FAQ
Najczęstsze pytania o In-Sight L38
Czym różni się In-Sight L38 od In-Sight 3D-L4000?
In-Sight L38 ma wbudowane narzędzia AI działające na chmurze punktów 3D i na obrazach 2D – w tym 3D ViDi EL Segment do wykrywania i pomiaru wad jednym narzędziem. Wady trenuje się na kilku oznaczonych obrazach, zamiast budować łańcuch narzędzi regułowych.
Który model In-Sight L38 wybrać?
Decyduje wielkość detalu i wymagana rozdzielczość. ISL38-33 i 50 – małe elementy i mikropomiary (powtarzalność Z 0,5 µm). ISL38-100 i 300 – typowe części motoryzacyjne i elektroniczne. ISL38-500 – duże obiekty, pole widzenia do 1082 mm i odległość robocza 600 mm.
Laser niebieski czy czerwony?
Laser niebieski (450 nm) daje mniejszą plamkę, a więc wyższą rozdzielczość profilu, i słabiej wnika w materiały półprzezroczyste i organiczne. Czerwony (640 nm) ma w modelach 50–300 nieco większą moc. Wybór najlepiej potwierdzić skanem próbek – wykonujemy go w naszym laboratorium.
Czym różni się wersja SA od SR?
Wersja SA zawiera komplet narzędzi: AI (Edge Learning 2D i 3D) oraz narzędzia regułowe. Wersja SR ma wyłącznie narzędzia regułowe. Obie obsługują EasyBuilder i arkusz kalkulacyjny.
Czy In-Sight L38 wymaga enkodera?
Przy skanowaniu obiektów na przenośniku o zmiennej prędkości zalecamy enkoder – zapewnia stały krok profili. L38 obsługuje enkodery różnicowe i single-ended do 1 MHz; Cognex oferuje enkodery 1000, 2500 i 5000 impulsów/obr.
