Systemy wizyjne 3D Cognex
Pomiar wysokości, objętości i płaskości, wykrywanie wad niewidocznych w 2D i naprowadzanie robotów. Aktualną platformą 3D Cognex jest In-Sight L38 – pierwszy system wizyjny 3D z wbudowaną AI. Jako największy partner Cognex w Polsce dobierzemy model, laser i sposób skanowania do Twojej aplikacji.
Rekomendowany wybór

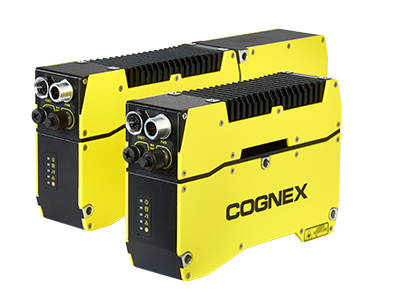

In-Sight L38 – system wizyjny 3D z wbudowaną AI
Laserowy profilometr, procesor i oprogramowanie In-Sight w jednej obudowie. Narzędzia AI uczą się wad na kilku obrazach, a narzędzia 3D mierzą je w milimetrach. To nasza rekomendacja dla nowych projektów inspekcji, pomiaru i naprowadzania robotów 3D.
AI 3D i 2D na urządzeniu – ViDi EL Segment, Classify i Read bez komputera i GPU
3D ViDi EL Segment – wykrywanie i pomiar wad (objętość, pole, wysokość) jednym narzędziem
Laser speckle-free lub laser dużej mocy – zintegrowany, bez zewnętrznego oświetlenia
1920 punktów na profil, skanowanie do 7 kHz (do 10 kHz z binningiem)
Powtarzalność Z od 0,5 µm – od mikropomiarów po obiekty o szerokości ponad 1 m
EtherNet/IP, PROFINET, SLMP, Modbus TCP – bezpośrednio do PLC i robota
Chcesz sprawdzić skan 3D swojego detalu? Napisz do nas →
Pięć modeli – od mikropomiarów po duże obiekty
Wizja 3D w przemyśle
Kiedy kamera 2D nie wystarcza
System wizyjny 3D mierzy nie tylko kształt w płaszczyźnie, ale też wysokość każdego punktu obiektu. Dzięki temu wykrywa wady, które w obrazie 2D nie dają kontrastu – na ciemnych, błyszczących lub jednolitych kolorystycznie detalach – i podaje wyniki w milimetrach, niezależnie od oświetlenia i koloru.
In-Sight L38 skanuje obiekt w ruchu linią lasera (triangulacja laserowa) i buduje chmurę punktów z dokładnością do mikrometrów. Pełne parametry wszystkich modeli, numery katalogowe i akcesoria znajdziesz na stronie In-Sight L38.
Pomiar
Wysokość, objętość, płaskość, współpłaszczyznowość
Inspekcja
Wady niewidoczne w 2D: wgniecenia, ubytki, nadlewy
Odczyt
Tekst i kody tłoczone w materiale
Robotyka
Lokalizacja X-Y-Z i orientacja dla chwytaka
Poprzednie modele
Wycofane systemy 3D

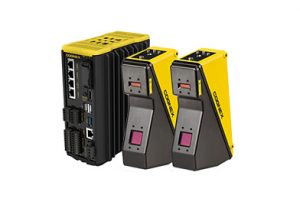

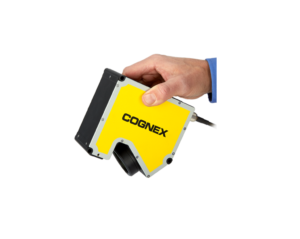

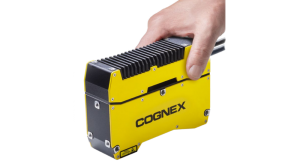

Pracujesz na In-Sight 3D-L4000, DS-Max lub starszych profilometrach In-Sight? Pomożemy dobrać model In-Sight L38 o odpowiednim polu widzenia i rozdzielczości oraz przenieść aplikację.
FAQ
Najczęstsze pytania o systemy wizyjne 3D
Który system wizyjny 3D Cognex wybrać do nowego projektu?
In-Sight L38 – to aktualna platforma 3D Cognex z wbudowanymi narzędziami AI. Model (33, 50, 100, 300 lub 500) dobieramy do wielkości detalu, wymaganej rozdzielczości i odległości montażu, a laser niebieski lub czerwony – do materiału.

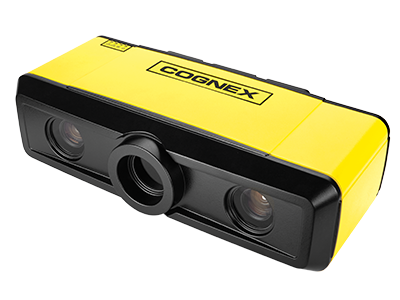

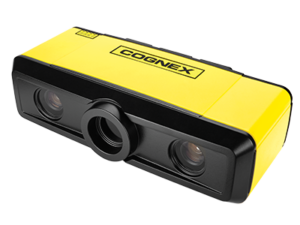

Co oznacza status NINA dla serii 3D-A5000?
NINA (Not In New Applications) oznacza, że produkt jest nadal dostępny i wspierany w istniejących instalacjach, ale producent nie rekomenduje go do nowych projektów. Pomożemy utrzymać działające aplikacje A5000 i zaplanować przejście na In-Sight L38.
Czy In-Sight L38 wymaga ruchu obiektu?
Tak. L38 skanuje linią lasera, więc obiekt (lub kamera) musi się przemieszczać – zwykle na przenośniku lub na osi robota. Do stałego kroku profili przy zmiennej prędkości stosuje się enkoder; L38 obsługuje enkodery do 1 MHz.
Czy mogę przetestować system 3D na swoich detalach?
Tak. Prześlij próbki – wykonamy skan 3D w naszym laboratorium we Wrocławiu, dobierzemy model i laser oraz pokażemy wynik inspekcji lub pomiaru.
Kontakt
Dobierzemy system 3D do Twojej aplikacji
Opisz detal i zadanie – pomiar, inspekcję lub naprowadzanie robota. Przygotujemy wycenę i wykonamy skan 3D Twoich próbek.
