Stacjonarne czytniki kodów Cognex DataMan
Przemysłowe czytniki kodów 1D, 2D i DPM montowane na linii produkcyjnej – z dekodowaniem wspomaganym AI, autofokusem i komunikacją z PLC. Jako największy partner Cognex w Polsce dobieramy model, optykę i oświetlenie, testujemy odczyt na Twoich detalach i uruchamiamy czytnik na linii.
Czym jest stacjonarny czytnik kodów
Czytnik kodów na stałe w linii – odczyt bez udziału operatora
Stacjonarny czytnik kodów to przemysłowa kamera z procesorem i algorytmami dekodowania, zamontowana na stałe nad przenośnikiem, stanowiskiem montażowym lub w maszynie. Odczytuje kody 1D i 2D z etykiet oraz kody nanoszone bezpośrednio na części (DPM) i przekazuje wynik do PLC, MES lub systemu identyfikowalności – w takcie linii, bez udziału operatora.
Aktualne czytniki DataMan łączą sprawdzone algorytmy Cognex z dekodowaniem wspomaganym sztuczną inteligencją. Kody uszkodzone, zabrudzone, o niskim kontraście lub na błyszczących powierzchniach odczytują pewnie, a konfiguracja z przewodnikiem i dostrajanie AI skracają uruchomienie do kilku minut. Do odczytu ręcznego polecamy czytniki ręczne DataMan 8700.
Kody 1D, 2D i DPM
Etykiety, laser, mikroudar
Dekodowanie z AI
Uszkodzone i słabe kody
Autofokus HSLL
Detale na różnych wysokościach
Integracja z PLC
PROFINET · EtherNet/IP · SLMP
Polecane modele
Stacjonarne czytniki DataMan – aktualna oferta
Trzy modele obejmują pełen zakres zastosowań – od kompaktowego czytnika w maszynie po odczyt wielu kodów w dużym polu widzenia. Wszystkie odczytują kody 1D, 2D i DPM, a DataMan 290 i 390 korzystają z dekodowania i dostrajania opartego na AI.
Ultrakompaktowy

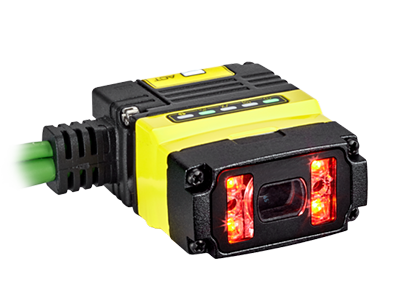

DataMan 80
Najmniejszy czytnik w ofercie: jeden przewód USB-C lub Ethernet PoE do zasilania i komunikacji, autofokus HSLL i gotowość do pracy zaraz po wyjęciu z pudełka. Idealny do ciasnej zabudowy w maszynach.
Kluczowe: 1,6 MP · USB-C lub PoE · IP67
Optymalny wybór

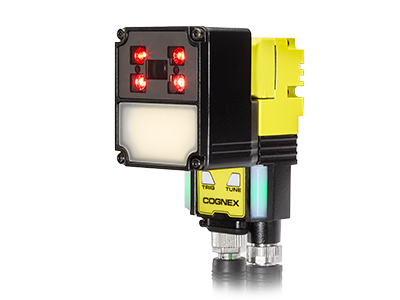

DataMan 290
Uniwersalny czytnik do produkcji: dekodowanie i dostrajanie oparte na AI, wielofunkcyjne oświetlenie i autofokus HSLL. Pewny odczyt DPM i etykiet oraz pełna komunikacja z PLC.
Kluczowe: 1,6 MP · do 45 Hz · PROFINET / EtherNet/IP · IP67
Wysoka rozdzielczość

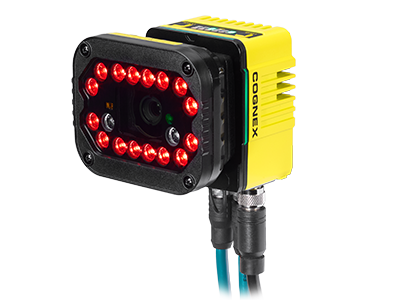

DataMan 390
Większa rozdzielczość, szybkość i pole widzenia: wiele kodów jednocześnie, trudne DPM z większej odległości. Latarka HPIT z czujnikiem odległości, obiektywy HSLL lub C-Mount i dwa porty Ethernet.
Kluczowe: 3,1 lub 5 MP · 2 × Ethernet · IP67
Porównanie
Porównanie stacjonarnych czytników kodów DataMan
Najważniejsze parametry polecanych modeli. Włącz „Pokaż tylko różnice”, aby ukryć cechy wspólne.
| Parametr | |||
|---|---|---|---|
| Zastosowanie | |||
| Najlepszy do | Ciasna zabudowa, etykiety i proste DPM, szybkie wdrożenie przez USB lub PoE | Większość aplikacji produkcyjnych: DPM, etykiety, wiele kodów, PLC | Duże pole widzenia, wiele kodów jednocześnie, trudne DPM z większej odległości |
| Obraz | |||
| Rozdzielczość | 1440 × 10801,6 MP | 1440 × 10801,6 MP | 2048 × 1536 lub 2448 × 20483,1 MP (394X) lub 5 MP (395X) |
| Matryca | 1/3″ CMOS | 1/3″ CMOS, migawka globalna | 1/1,8″ lub 2/3″ CMOS, migawka globalna |
| Optyka i oświetlenie | |||
| Obiektyw | Autofokus HSLL 6,2 lub 16 mm | Autofokus HSLL 6,2 lub 16 mm | HSLL 10, 16 lub 24 mm albo C-Mount |
| Oświetlenie | Czerwone standardowe, białe dalekiego zasięgu lub czerwone HPILosłona przezroczysta lub polaryzacyjna | Wielofunkcyjne (4 LED czerwone + rozproszone białe) lub Mini Lightosłony: polaryzacyjna, półpolaryzacyjna, przezroczysta | Latarka dużej mocy HPIT czerwona lub biała, czujnik odległości, celownik laserowylub oświetlenie zewnętrzne |
| Dekodowanie i AI | |||
| Algorytmy | 1DMax, 2DMax, Hotbars, PowerGrid | Dekodowanie wspomagane AI + algorytmy Cognex | Dekodowanie wspomagane AI + algorytmy Cognex |
| Dostrajanie AI jednym kliknięciem | – | ✓ | ✓ |
| Pozycjonowanie z podpowiedzią AI | – | ✓ | ✓ |
| Kody DPM | ◐zależnie od wersji | ✓ | ✓ |
| Komunikacja i środowisko | |||
| Interfejs | USB-C (zasilanie z USB) lub Ethernet PoE | Ethernet, RS-232, USB-C | 2 niezależne porty Ethernet 10/100/1000 (jeden z TSN), RS-232 |
| Protokoły przemysłowe | wersja PoE: Ethernet TCP/IP i protokoły przemysłowe | PROFINET (klasa B), EtherNet/IP, SLMP, CC-Link, Modbus TCP | TCP/IP, protokoły przemysłowe |
| Wejścia / wyjścia | 1 wejście, 1 wyjście szybkie | 2 + 2 wejścia, 2 + 2 wyjścia | 1 wejście wyzwalania + do 3 wejść, do 4 wyjść szybkichz kablem breakout |
| Stopień ochrony | IP67IP44 ze wzmacniaczem dźwięku | IP67 | IP67 |
| Zasilanie | USB lub PoE klasa 2; zewnętrzne 5–24 V DC | 24 V DC ±10%, ≤ 7,5 W | 24 V DC ±10%, maks. 2,0 A |
Dane orientacyjne na podstawie specyfikacji Cognex – dokładne parametry zależą od wersji czytnika (obiektyw, oświetlenie, interfejs). Pełne listy wariantów znajdziesz na stronach produktów. Potrzebujesz porównania konkretnych wersji? Napisz do nas.
Szybki dobór
Który czytnik DataMan wybrać?
Wybierz scenariusz najbliższy Twojej aplikacji. Ostateczny dobór czytnika, obiektywu i oświetlenia potwierdzamy testem odczytu na Twoich detalach.
Scenariusz 01
Mało miejsca w maszynie, jeden przewód do zasilania i danych
→ DataMan 80
Scenariusz 02
Etykiety i kody DPM na linii, komunikacja z PLC
→ DataMan 290
Scenariusz 03
Detale na różnych wysokościach – autofokus
→ DataMan 290 lub 390 z HSLL
Scenariusz 04
Wiele kodów jednocześnie, duże pole widzenia
→ DataMan 390 (5 MP)
Scenariusz 05
Trudne DPM z większej odległości, obiektyw C-Mount
→ DataMan 390
Scenariusz 06
Ocena jakości kodów wg ISO/IEC
→ Weryfikatory DataMan
Technologia odczytu
Znajdź, popraw, odczytaj – AI w czytnikach DataMan
Czytniki DataMan 290 i 390 wykorzystują sztuczną inteligencję na każdym etapie odczytu: od ustawienia czytnika, przez poprawę obrazu, po dekodowanie. Dzięki temu pewnie czytają kody, które wcześniej wymagały długiego strojenia lub dodatkowego oświetlenia.
Krok 1 · Znajdź
Pozycjonowanie z AI
Informacja zwrotna w czasie rzeczywistym pokazuje, czy kod jest w optymalnej odległości od czytnika – montaż i ustawienie bez zgadywania.
Krok 1 · Znajdź
Dostrajanie AI
Automatyczny dobór ustawień jednym kliknięciem i szybkie lokalizowanie kodów – krótsze uruchomienie i mniej przestojów.
Krok 2 · Popraw
Dekodowanie wspomagane AI
Poprawa jakości obrazu i wykrywanie wzorów taktowania w kodach uszkodzonych lub o niskiej jakości.
Krok 3 · Odczytaj
Algorytmy Cognex
1DMax z Hotbars i 2DMax z PowerGrid – odczyt kodów zniekształconych, zasłoniętych i trudnych, także DPM.
Optyka
Autofokus HSLL
Płynna soczewka High Speed Liquid Lens zmienia ostrość w milisekundach – jeden czytnik dla detali na różnych wysokościach.
Konfiguracja
Konfiguracja z przewodnikiem
Interfejs prowadzi krok po kroku przez ustawienia, a wbudowana pomoc jest dostępna bezpośrednio w oknie konfiguracji.
Monitoring
Edge Intelligence
Konfiguracja wielu czytników naraz, monitorowanie wydajności odczytu i alarmy o problemach z podglądem obrazów.
Szkolenia
Szkolenie DataMan
Programowanie i konfiguracja czytników DataMan – w naszej sali szkoleniowej we Wrocławiu lub online.
Poprzednia generacja
Czytniki DataMan poprzedniej generacji
Te modele pracują w wielu zakładach i nadal są dostępne w ofercie Cognex, ale ich zakup ma sens głównie wtedy, gdy zależy Ci na zgodności z istniejącą instalacją. Przy nowych projektach i modernizacji dobieramy odpowiednik z aktualnej oferty i pomagamy przenieść konfigurację oraz komunikację z PLC.

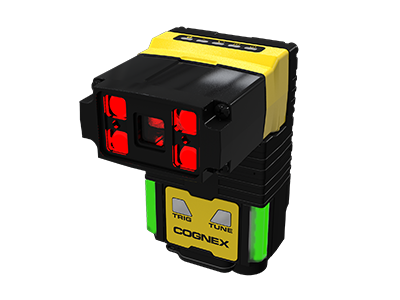

DataMan 280
Kierunek migracji: DataMan 290

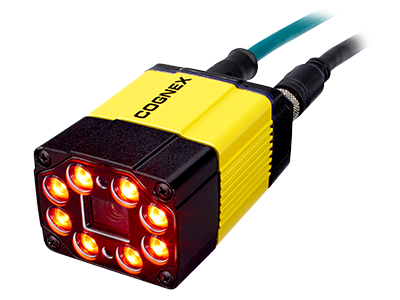

DataMan 370
Kierunek migracji: DataMan 390

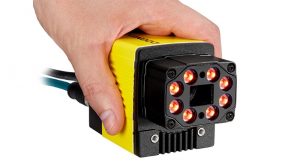

DataMan 470
Kierunek migracji: DataMan 390 (5 MP)

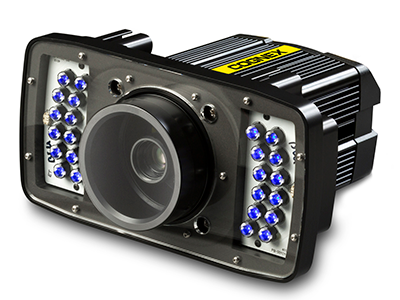

DataMan 503
Kierunek migracji: dobór indywidualny – DataMan 390 lub rozwiązanie wieloczytnikowe
Produkty archiwalne
Wycofane czytniki stacjonarne
Te czytniki nie są już dostępne. Strony produktów pozostawiamy jako źródło informacji dla użytkowników istniejących instalacji – zapytaj o dobór zamiennika.
FAQ
Najczęstsze pytania o stacjonarne czytniki kodów
Czym różni się czytnik stacjonarny od ręcznego?
Czytnik stacjonarny jest zamontowany na stałe i odczytuje kody automatycznie w takcie linii, przekazując wynik do PLC lub MES. Czytnik ręczny obsługuje operator – sprawdza się na stanowiskach montażowych, w magazynie i przy odczytach doraźnych. Ofertę czytników ręcznych znajdziesz na stronie czytniki ręczne DataMan.
Który DataMan wybrać do kodów DPM?
Do typowych kodów znakowanych laserowo lub mikroudarowo na produkcji polecamy DataMan 290 z wielofunkcyjnym oświetleniem. Gdy kodów jest wiele, pole widzenia duże lub odległość odczytu większa – DataMan 390. O wyborze oświetlenia i osłony decyduje powierzchnia, dlatego najlepiej sprawdzić to testem na Twoich detalach.
Czy czytnik DataMan komunikuje się z moim PLC?
Tak. DataMan 290 obsługuje PROFINET (klasa B), EtherNet/IP, SLMP, CC-Link i Modbus TCP, a DataMan 390 ma dwa niezależne porty Ethernet. DataMan 80 w wersji PoE łączy się przez Ethernet, a w wersji USB – z komputerem.
Czy mogę zastąpić starszy DataMan 280 lub 370 nowym modelem?
Tak. Naturalnym następcą DataMan 280 jest DataMan 290, a DataMan 370 i 470 – DataMan 390. Przenosimy konfigurację, sprawdzamy mocowanie i komunikację z PLC oraz testujemy odczyt przed wymianą na linii.
Czy przed zakupem mogę przetestować odczyt swoich kodów?
Tak. W laboratorium we Wrocławiu testujemy odczyt na Twoich detalach lub próbkach etykiet – porównujemy modele, obiektywy i oświetlenie, zanim podejmiesz decyzję zakupową.
Jak sprawdzić jakość nadrukowanych kodów?
Czytnik stacjonarny ocenia, czy kod da się odczytać. Do formalnej oceny jakości wg norm ISO/IEC służą weryfikatory jakości kodów DataMan.
Kontakt
Dobierzemy czytnik DataMan do Twoich kodów
Opisz kody, detale i miejsce montażu. Odpowiemy, który DataMan sprawdzi się najlepiej, przygotujemy wycenę i przetestujemy odczyt na Twoich próbkach.
