Większa rozdzielczość, większa szybkość, większe pole widzenia
Wbudowana sztuczna inteligencja i wiodąca w branży wydajność dekodowania umożliwiają rozwiązywanie złożonych, wykorzystujących wiele kodów i symboli aplikacji.
Wystarczy rozpakować i wdrożyć
Łatwa automatyzacja dekodowania. Konfiguracja z przewodnikiem, dostrajanie AI i informacje zwrotne w czasie rzeczywistym zapewniają sukces od samego początku.
Dostosowane do Twojego zakładu produkcyjnego
Dostosuj swój model DataMan® 390 za pomocą akcesoriów skonfigurowanych tak, aby sprostać konkretnym wyzwaniom.
Postępuj zgodnie z instrukcjami konfiguracji, aby zaoszczędzić
czas i zmniejszyć liczbę błędów.
Uzyskaj pomyślne odczyty jednym kliknięciem, aby
zminimalizować przestoje.
Odczytuje wszystkie typy kodów, w tym kody uszkodzone lub o
niskiej jakości, zapewniając gwarantowane wyniki.
Kontroluj przepływ danych i obrazów z hali produkcyjnej za
pomocą dwóch niezależnych portów Ethernet.
Połączenie wysokiej rozdzielczości DataMan 390 z licznymi
opcjami obiektywów i oświetlenia sprawia, że jest on wysoce
konfigurowalny do dowolnego zastosowania, na dowolną
odległość i z dowolnym kodem.
Uprość konfigurację dzięki samoobsługowemu wsparciu,
dostępnemu bezpośrednio z poziomu interfejsu, w którym
konfigurujesz urządzenie.
Dekodowanie na odblaskowych powierzchniach z dużej
odległości z dokładnością, łatwością i szybkością.
Jednoczesny odczyt kodów na płytkach drukowanych (PCB) i
chipach w celu dokładnego śledzenia i identyfikacji.

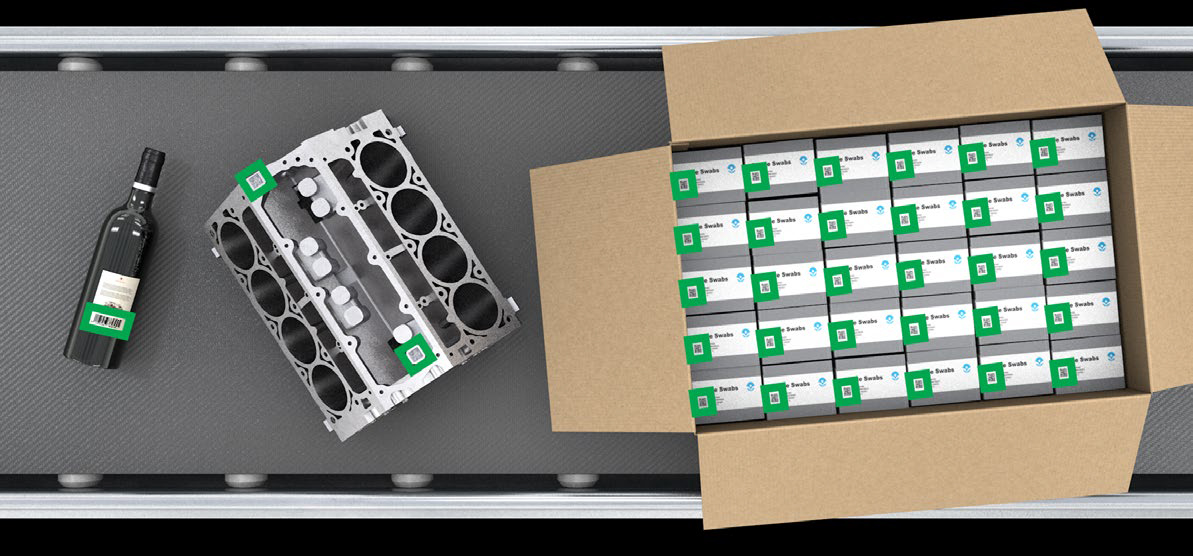

Odczyt wielu kodów jednocześnie zapewnia
szybkie i wydajne operacje śledzenia.
Łatwe dekodowanie bezpośrednich oznaczeń części (DPM) na akumulatorach do pojazdów elektrycznych.
Niezawodny odczyt kodów przy dużych prędkościach linii.
Dokładne lokalizowanie i odczytywanie kodów, nawet gdy ich rozmieszczenie jest niespójne lub nieprzewidywalne.
Informacje zwrotne dotyczące pozycjonowania w czasie
rzeczywistym zapewniają, że kod znajduje się w optymalnej
odległości od czytnika, maksymalizując dokładność i poprawiając
szybkość odczytu.
Znajdź odpowiednie ustawienia dzięki automatycznemu
dostrajaniu ułatwiającemu konfigurację i szybkiemu
lokalizowaniu kodów w celu wydajnego przetwarzania.
Zwiększ jakość obrazu i wykrywaj wzorce
taktowania w uszkodzonych lub niskiej
jakości kodach, aby zapewnić bardziej
niezawodny odczyt.
Czytaj wszystkie typy kodów, w tym
kody niedrożne, zniekształcone lub
trudne, dzięki sprawdzonym w branży
algorytmom dekodowania.
Opatentowana technologia PowerGrid™ optymalizuje
wydajność odczytu kodów
Technologia HDR+ zwiększa kontrast obrazu
Czujnik 3 lub 5 MP zapewnia większy zasięg w
zastosowaniach wymagających dużych pól widzenia
Celownik laserowy pomaga skierować pole widzenia na pożądany cel
Wskaźniki LED w wielu kolorach zapewniają operatorowi informacje zwrotne
Czujnik odległości umożliwia dynamiczne ustawianie ostrości obiektywu lub wyzwalanie czytnika
Dwa porty Ethernet do niezależnej
komunikacji i przesyłania obrazu
Elastyczna łączność obsługuje tryb USB HID oraz
wszystkie protokoły fabryczne, co ułatwia instalację
| DataMan 394X 394X | DataMan 395X 395X | |
| Czujnik obrazu | 1/1,8” CMOS, migawka globalna | 2/3” CMOS, migawka globalna |
| Właściwości czujnika obrazu | Przekątna 8,99 mm, piksele kwadratowe 3,45 x 3,45 μm | Przekątna 11,1 mm, piksele kwadratowe 3,45 x 3,45 μm |
| Rozdzielczość obrazu | 2048 x 1536 | 2448 x 2048 |
| Opcje obiektywu | Mocowanie C i technologia płynnej soczewki o dużej prędkości | |
| Czas otwarcia migawki elektronicznej | od 25,1 μs do 200 000 μs | od 19,1 μs do 200 000 μs |
| Przejęcie w pełnej rozdzielczości | do 45 Hz | Do 33 Hz |
| Oświetlenie | Zintegrowana latarka o dużej mocy (HPIT): Czerwone lub białe oświetlenie z czujnikiem odległości, celownikiem laserowym i konfigurowalnymi kontrolkami Opcje pokrywy przedniej: Polaryzacja i klarowność Inne: Opcje oświetlenia zewnętrznego | |
| Status Wyjścia | Dioda LED typu Pass/Fail i pierścień wskaźnika, dioda LED Network i dioda LED Error | |
| Wejścia dyskretne | 1 optoizolowane wejście wyzwalania akwizycji. Do 3 wejść ogólnego przeznaczenia po podłączeniu do kabla typu Breakout. | |
| Wyjścia dyskretne | Do 4 wyjść o wysokiej szybkości po podłączeniu do kabla typu Breakout. | |
| Zasilanie | 24 V DC przy maks. 1,0 A do oświetlenia zewnętrznego | |
| Zużycie energii | 24 V DC +/- 10%, maksymalnie 2,0 A | |
| Wymiary | DataMan 390 bez akcesoriów: 69 x 89,7 x 45,9 mm (2,72 x 3,53 x 1,81 cala) Z HPIT: 90,5 x 89,7 x 89,1 mm (3,56 x 3,53 x 3,51 cala) Z pokrywą mocującą C 45 mm: 69 x 89,7 x 99,7 mm (2,72 x 3,53 x 3,93 cala) | |
| Waga | DataMan 390 bez akcesoriów: 569 g (20,1 oz) z HPIT: 762 g (26,9 oz) – bez obiektywu w zestawie Z pokrywą mocującą C 45 mm: 624 g (22 uncje) – bez obiektywu w zestawie | |
| Temperatura pracy | 0-40 °C (32-122 °F) | |
| Temperatura przechowywania | -20-80 °C (-4-176 °F) | |
| Zakres wilgotności pracy i przechowywania | <95% bez kondensacji | |
| Wstrząsy | IEC 60068-2-27: 18 wstrząsów (3 wstrząsy w każdej polaryzacji w każdej osi (X,Y, Z)) 80 Gs (800 m/s2 przy 11 ms, pół- sinusoidalne) z podłączonymi kablami lub wtyczkami kablowymi i obiektywem o wadze 150 gramów lub lżejszym. | |
| Wibracje | IEC 60068-2-6: test wibracji w każdej z trzech głównych osi przez 2 godziny przy 10 Gs (od 10 do 500 Hz przy 100 m/s2 / 15 mm) z podłączonymi kablami lub wtyczkami kablowymi i obiektywem o wadze 150 gramów lub lżejszym. | |
| Parametry środowiskowe | Wysokość: 2000 m, tylko do użytku wewnątrz pomieszczeń, stopień zanieczyszczenia II | |
| Komunikacja | 2 porty Ethernet | |
| Ethernet | 10/100/1000 BaseT z auto MDIX. IEEE 802.3 | |
| RS-232 | RxD, TxD zgodnie z Tia/EIA-232-F | |
| Protokoły | Protokół TCP/IP Obsługa konfiguracji protokołu DHCP oraz statycznego i lokalnego adresu IP. Jeden port obsługuje sieci TSN | |
| Stopień ochrony | IP67 | |
| Certyfikat RoHS | Tak | |
| Zatwierdzenia | CE, FCC, TÜV SÜD NRTL | |
* Wartości te nie są dokładnymi minimalnymi i maksymalnymi odległościami roboczymi, które zależą od rozmiaru kodu. Więcej informacji można
znaleźć w Podręczniku użytkownika DataMan 390.
| Identyfikator produktu | Rozdzielczość | Oświetlenie | Obiektyw | Przysłona |
| DM394X-10-TP | 3,1 MP | HPIT (czerwony) | 10 mm HSLL | Spolaryzowane |
| DM394X-24-TP | 3,1 MP | HPIT (czerwony) | 24 mm HSLL | Spolaryzowane |
| DM394X-0000 | 3,1 MP | — | — | — |
| DM395X-16-TP | 5 Mpx | HPIT (czerwony) | 16 mm HSLL | Spolaryzowane |
| DM395X-24-TP | 5 Mpx | HPIT (czerwony) | 24 mm HSLL | Spolaryzowane |
| DM395X-0000 | 5 Mpx | — | — | — |
* W tabeli uwzględniono tylko najbardziej popularne modele produktów. Aby uzyskać informacje na temat innych dostępnych modeli, skontaktuj się z działem sprzedaży firmy Eltron Engineering pod adresem https://www.systemywizyjne.eu/kontakt/
Pobierz kartę katalogową produktu w języku polskim, aby poznać bardziej szczegółowe informacje na temat czytników kodów DataMan 390.
