InSight 3900 - nowy standard systemów wizyjnych

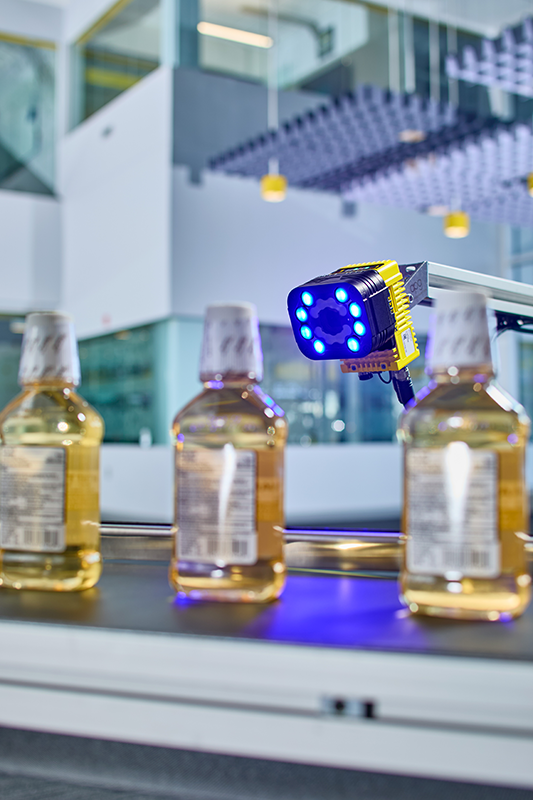

InSight 3900 to najwydajniejszy system wizyjny nowej generacji z oferty firmy Cognex, który redefiniuje standardy automatycznej kontroli jakości w przemyśle poprzez połączenie technologii uczenia krawędziowego (uczenie na poziomie urządzenia – Edge Learning) oraz zaawansowanej sztucznej inteligencji (AI).
W przeciwieństwie do poprzednich generacji systemów In-Sight, rodzina 3900 została wyposażona w rewolucyjną architekturę sprzętową z wydajnym procesorem AI firmy Qualcomm, oferując aż 4-krotnie szybsze przetwarzanie danych dla wszystkich typów narzędzi oraz 4-krotnie wyższą prędkość działania w przypadku tradycyjnych narzędzi opartych na regułach w porównaniu do rozwiązań konkurencyjnych.
Kluczową przewagą nad starszymi modelami jest także drastyczne zwiększenie pamięci. Pojemność pamięci RAM dedykowanej zadaniom wzrosła 2-krotnie (do 8 GB), a pamięć Flash do przechowywania zadań i obrazów aż 8-krotnie (do 128 GB), co pozwala na przechowywanie wielodniowych logów produkcyjnych w celu analizy przyczyn źródłowych i błyskawiczne przełączanie zadań.
System ten całkowicie eliminuje kompromis między rozdzielczością, zaawansowaniem algorytmów a wydajnością linii produkcyjnej – pozwala na jednoczesne realizowanie wielu złożonych kontroli AI i opartych na regułach przy pojedynczym wyzwoleniu nawet w wypadku ultraszybkich prędkości dochodzących do 5000 części na minutę. Dodatkowo architektura Dual Ethernet z dedykowanym chipem i superszybkim portem 2,5 Gb zapewnia deterministyczną komunikację w czasie rzeczywistym z systemami PLC i robotami oraz jednoczesny transfer ciężkich obrazów o wysokiej rozdzielczości (aż do 25 MP) bez generowania opóźnień.
Najważniejsze cechy systemu InSight 3900
- Niezrównana moc i 4x szybsze przetwarzanie – Wykorzystanie najnowocześniejszych wbudowanych komputerów i procesora Qualcomm pozwala na maksymalizację szybkości linii oraz całkowitą likwidację wąskich gardeł w środowiskach produkcyjnych o wysokiej wydajności.
- Obrazowanie w ultrawysokiej rozdzielczości do 25 MP – Zastosowanie globalnej migawki (Global Shutter) oraz precyzyjnej optyki zapewnia rozszerzone pole widzenia i rejestrację najmniejszych defektów z niezwykłą przejrzystością.

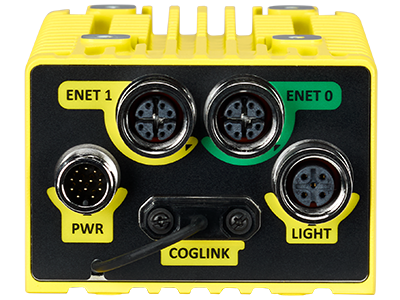

- Elastyczna architektura Dual Ethernet – Wyposażenie kamery w dwa niezależne porty sieciowe: port 1 Gb (ENET0) obsługujący m.in. EtherCAT i przemysłowy Ethernet oraz port transmisji danych 2,5 Gb (ENET1) dedykowany do błyskawicznego przesyłania dużych plików obrazów.
- Potężna pamięć masowa i operacyjna – 8 GB pamięci RAM do zasilania algorytmów AI oraz 128 GB nieulotnej pamięci Flash (8-krotny wzrost względem poprzednich serii) umożliwiają długoterminową lokalną archiwizację danych inspekcyjnych.

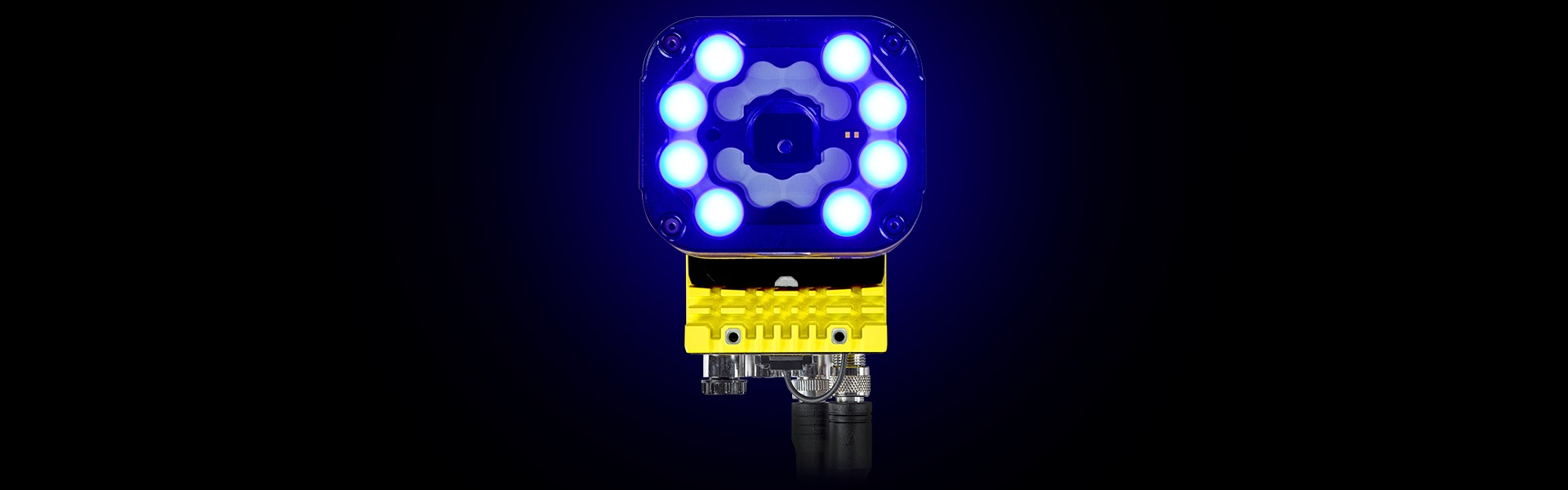

- Zintegrowane i elastyczne oświetlenie wielokolorowe – Zaawansowane oświetlenie RGBW i IR sterowane programowo eliminuje potrzebę stosowania filtrów optycznych oraz upraszcza aplikację, automatycznie optymalizując kontrast.
- Zaawansowane technologie optymalizacji obrazu – Integracja technologii HDR+ (skrócenie czasu ekspozycji o 80% i zwiększenie głębi ostrości) oraz technologii SurfaceFX wykorzystującej wielokierunkową analizę cieni do izolowania wad powierzchniowych (zarysowania, wgniecenia) poprzez usunięcie odblasków i szumów tła.
- Ujednolicone i elastyczne oprogramowanie – Dostęp do środowiska programistycznego w ramach uniwersalnego pakietu In-Sight Vision Suite, oferującego uproszczoną konfigurację krokową EasyBuilder dla początkujących oraz zaawansowane środowisko arkusza kalkulacyjnego (Spreadsheet) dla pełnej kontroli parametrów i logiki sterowania.
Narzędzia oparte na sztucznej inteligencji (AI)
Seria InSight 3900 oferuje najbardziej wszechstronną bibliotekę narzędzi wizyjnych w branży, łącząc tradycyjne podejście deterministyczne z najnowszymi osiągnięciami AI:
- Narzędzia Edge Learning – Zaprojektowane z myślą o natychmiastowym wdrożeniu przy minimalnym nakładzie pracy. Wykorzystują wstępnie przeszkolone modele maszynowe i wymagają jedynie kilku obrazów testowych do realizacji standardowych zadań, takich jak: wykrywanie obecności/braku, klasyfikacja produktów, weryfikacja montażu czy optyczny odczyt znaków (OCR).
- Zaawansowane narzędzia AI (OneVision) – Dostępne w wybranych modelach systemy oparte na architekturze OneVision rozszerzają potencjał kamery o zaawansowane uczenie głębokie. Pozwalają na radzenie sobie ze złożonymi inspekcjami o bardzo dużej zmienności parametrów produktu, wykrywanie subtelnych i nieregularnych wad na trudnych materiałach (np. szwy, uszczelnienia) oraz elastyczną klasyfikację defektów na poziomie globalnym chmury (Cloud-to-Edge).
Potężna biblioteka narzędzi wizyjnych opartych na regułach
Narzędzia oparte na regułach (Rule-based) – Kompletna, klasyczna biblioteka sprawdzonych narzędzi do precyzyjnych pomiarów geometrycznych, analizy blob, zliczania pikseli, dopasowywania wzorców (PatMax), pozycjonowania robotów oraz szybkiego odczytu przemysłowych kodów kreskowych 1D/2D.
Specyfikacja techniczna
| Parametr | IS3901M | IS3901C | IS3905M | IS3905C |
| Głębokość bitowa | 8-bitowy monochromatyczny | 24-bitowy kolor | 8-bitowy monochromatyczny | 24-bitowy kolor |
| Liczba klatek na sekundę (maks. w pełnej rozdzielczości) | 125 kl./s (250 kl./s w trybie binned) | 125 kl./s | 32 kl./s | 32 kl./s |
| Typ matrycy | 1/2,3” CMOS, migawka globalna | 1/2,3” CMOS, migawka globalna | 2/3” CMOS, migawka globalna | 2/3” CMOS, migawka globalna |
| Właściwości matrycy | Przekątna 6,3 mm, kwadratowe piksele 3,45 x 3,45 μm | Przekątna 6,3 mm, kwadratowe piksele 3,45 x 3,45 μm | Przekątna 11,1 mm, kwadratowe piksele 3,45 x 3,45 μm | Przekątna 11,1 mm, kwadratowe piksele 3,45 x 3,45 μm |
| Maksymalna rozdzielczość (w pikselach) | 1440 x 1080 | 1440 x 1080 | 2448 x 2048 | 2448 x 2048 |
| Dodatkowe rozdzielczości (wybieralne) | 720 x 540 (odbiornik, tryb 0.4) | nd. | 2048 x 1536 (tryb 3 MP), 1440 x 1080 (tryb 1,6 MP) | 2048 x 1536 (tryb 3 MP), 1440 x 1080 (tryb 1,6 MP) |
| Szybkość migawki elektronicznej | 19,5–200 000 μs | 19,5–200 000 μs | 19,1–200 000 μs | 19,1–200 000 μs |
| Parametr | IS3916M | IS3916C | IS3925M | IS3925C |
| Głębokość bitowa | 8-bitowy monochromatyczny | 24-bitowy kolor | 8-bitowy monochromatyczny | 24-bitowy kolor |
| Liczba klatek na sekundę (maks. w pełnej rozdzielczości) | 28 kl./s | 28 kl./s | 21 kl./s | 21 kl./s |
| Typ matrycy | 1,1” CMOS, migawka globalna | 1,1” CMOS, migawka globalna | 1,2” CMOS, migawka globalna | 1,2” CMOS, migawka globalna |
| Właściwości matrycy | Przekątna 16,8 mm, kwadratowe piksele 2,74 x 2,74 μm | Przekątna 16,8 mm, kwadratowe piksele 2,74 x 2,74 μm | Przekątna 19,3 mm, kwadratowe piksele 2,74 x 2,74 μm | Przekątna 19,3 mm, kwadratowe piksele 2,74 x 2,74 μm |
| Maksymalna rozdzielczość (w pikselach) | 5320 x 3032 | 5320 x 3032 | 5320 x 4600 | 5320 x 4600 |
| Dodatkowe rozdzielczości (wybieralne) | 4096 x 3000 (tryb 12 MP), 2840 x 2840 (tryb 8 MP) | 4096 x 3000 (tryb 12 MP), 2840 x 2840 (tryb 8 MP) | 5320 x 3032 (tryb 16 MP), 4096 x 3000 (tryb 12 MP), 2840 x 2840 (tryb 8 MP) | 5320 x 3032 (tryb 16 MP), 4096 x 3000 (tryb 12 MP), 2840 x 2840 (tryb 8 MP) |
| Szybkość migawki elektronicznej | od 29,1 μs do 200 000 μs | od 29,1 μs do 200 000 μs | od 29,1 μs do 200 000 μs | od 29,1 μs do 200 000 μs |
Parametry systemowe
| Parametr | Specyfikacja |
| Pamięć przetwarzania zadań (RAM) | 8 GB |
| Pamięć zadań/programów (Flash) | 128 GB nieulotnej pamięci flash; nieograniczone przechowywanie za pośrednictwem zdalnego urządzenia sieciowego |
| Pamięć przetwarzania obrazu | Dynamiczna alokacja współdzielona z pamięcią przetwarzania zadania |
| Typ obiektywu | Montaż typu C; obsługa obiektywów z automatycznym ustawianiem ostrości Cognex High Speed Liquid Lens (HSLL) lub obiektywów z ręcznym ustawianiem ostrości |
| Komunikacja | 2 porty Ethernet (10/100/1000/2500 BaseT) z automatycznym MDIX. Protokół IEEE 802.3 TCP/IP |
| Konfiguracja sieci | Obsługa DHCP, statycznego i lokalnego adresu IP |
| Protokoły komunikacyjne | Przemysłowy Ethernet: PROFINET, EtherNet/IP, EtherCAT, SLMP, ModbusTCP Transmisja danych: MQTT, TCP/IP, (S)FTP, RS-232C |
| Wyzwalanie | 1 wejście optoizolowane wyzwalające rejestrację |
| Wejścia dyskretne | 1 izolowane optycznie wejście wyzwalacza akwizycji; do 3 wejść ogólnego przeznaczenia po podłączeniu kabla typu Breakout |
| Wyjścia dyskretne | Do 4 wyjść o wysokiej szybkości po podłączeniu kabla typu Breakout |

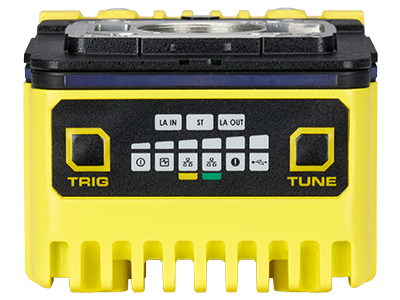

| Diody LED statusu | Dioda PASS/FAIL i pierścień wskaźnikowy stanu, dioda sieciowa LED, dioda błędu oraz diody LED stanu EtherCAT |
| Zasilanie / Zużycie energii | 24 V DC ± 10%, maksymalnie 2,0 A |
| Zasilanie oświetlenia zewn. | 24 V DC przy maks. 1,0 A |
| Materiał i wykończenie | Obudowa z odlewanego ciśnieniowo aluminium i cynku; lakierowane wykończenie |
| Mocowanie | Cztery otwory montażowe z gwintem M3 (wzór: 38,5 × 58,5 mm) |
| Waga | Urządzenie podstawowe: 768 g Z osłoną C-mount (zależnie od długości): od 806 g do 851 g Z oświetleniem Multi-Torch i obiektywem 16 mm HSLL: 1010 g |
| Temperatura pracy | od 0°C do 40°C |
| Temperatura przechowywania | od -20°C do 80°C |
| Wilgotność | <95% bez kondensacji |
| Stopień ochrony | IP67 (przy prawidłowo podłączonych kablach, wtyczkach i dedykowanych osłonach optyki) |
| Zatwierdzenia i certyfikaty | CE, FCC, KCC, TÜV SÜD NRTL, EU RoHS, China RoHS |

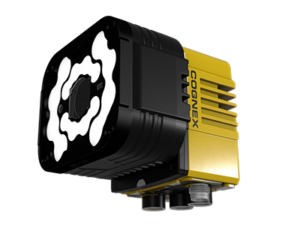

Dostępne modele kamer InSight 3800
| Identyfikator produktu | Rozdzielczość / Typ | Konfiguracja narzędziowa |
| IS3901M-00001-SA | 1,6 MP Mono | Zestaw narzędzi opartych na regułach i Edge Learning AI |
| IS3901M-00001-1V | 1,6 MP Mono | Zestaw narzędzi opartych na regułach, Edge Learning AI i One Vision AI |
| IS3901C-00001-SA | 1,6 MP Kolor | Zestaw narzędzi opartych na regułach i Edge Learning AI |
| IS3901C-00001-1V | 1,6 MP Kolor | Zestaw narzędzi opartych na regułach, Edge Learning AI i One Vision AI |
| IS3905M-00001-SA | 5,0 MP Mono | Zestaw narzędzi opartych na regułach i Edge Learning AI |
| IS3905M-00001-1V | 5,0 MP Mono | Zestaw narzędzi opartych na regułach, Edge Learning AI i One Vision AI |
| IS3905C-00001-SA | 5,0 MP Kolor | Zestaw narzędzi opartych na regułach i Edge Learning AI |
| IS3905C-00001-1V | 5,0 MP Kolor | Zestaw narzędzi opartych na regułach, Edge Learning AI i One Vision AI |
| IS3916M-00001-SA | 16,0 MP Mono | Zestaw narzędzi opartych na regułach i Edge Learning AI |
| IS3916M-00001-1V | 16,0 MP Mono | Zestaw narzędzi opartych na regułach, Edge Learning AI i One Vision AI |
| IS3916C-00001-SA | 16,0 MP Kolor | Zestaw narzędzi opartych na regułach i Edge Learning AI |
| IS3916C-00001-1V | 16,0 MP Kolor | Zestaw narzędzi opartych na regułach, Edge Learning AI i One Vision AI |
| IS3925M-00001-SA | 25,0 MP Mono | Zestaw narzędzi opartych na regułach i Edge Learning AI |
| IS3925M-00001-1V | 25,0 MP Mono | Zestaw narzędzi opartych na regułach, Edge Learning AI i One Vision AI |
| IS3925C-00001-SA | 25,0 MP Kolor | Zestaw narzędzi opartych na regułach i Edge Learning AI |
| IS3925C-00001-1V | 25,0 MP Kolor | Zestaw narzędzi opartych na regułach, Edge Learning AI i One Vision AI |
