Cognex In-Sight 3800 – szybki system wizyjny do 16 MP
Zaawansowana kamera inteligentna do szybkiej, dokładnej i skalowalnej automatyzacji kontroli wizyjnej. Wysoka rozdzielczość, bardzo duża szybkość przetwarzania i narzędzia Edge Learning działające bezpośrednio na urządzeniu – w obudowie IP67.
1,6–16 MP
do 125 kl./s
do 2500 elementów/min
HDR+
IP67
Przegląd
In-Sight 3800 – system wizyjny Cognex
In-Sight 3800 to zaawansowana kamera inteligentna firmy Cognex, zaprojektowana z myślą o szybkiej, dokładnej i skalowalnej automatyzacji kontroli wizyjnej. Łączy wysoką rozdzielczość (do 16 MP), bardzo dużą szybkość przetwarzania oraz elastyczność konfiguracji z bogatym zestawem narzędzi opartych na regułach i sztucznej inteligencji.
Dzięki technologii Edge Learning analiza obrazu odbywa się bezpośrednio na urządzeniu, co pozwala uzyskać wyniki w czasie rzeczywistym nawet w najbardziej wymagających aplikacjach produkcyjnych – od wykrywania wad i weryfikacji montażu po odczyt znaków i kodów.
Najważniejsze cechy
Bardzo wysoka wydajność – narzędzia działające nawet 2× szybciej niż w poprzednich generacjach In-Sight i kontrola do 2500 elementów na minutę
Szeroki zakres rozdzielczości – 1,6 / 3,2 / 5 / 8 / 12 / 16 MP (mono i kolor)
Technologia HDR+ – lepszy kontrast przy pojedynczej rejestracji, krótsze czasy ekspozycji i większa głębia ostrości
Zintegrowane oświetlenie – Multi Torch (RGBW + IR) oraz opcje Torch-HR do aplikacji dalekiego zasięgu
Elastyczna konfiguracja – In-Sight Vision Suite z EasyBuilder® i arkuszem kalkulacyjnym
Łatwa integracja – PROFINET, EtherNet/IP, Modbus TCP i dwa porty Ethernet
Przemysłowa konstrukcja – obudowa IP67 do pracy w trudnych warunkach produkcyjnych
Zastosowania
Do jakich zadań wybrać In-Sight 3800?
01
Wykrywanie wad
Rysy, zabrudzenia, ubytki i defekty powierzchni wykrywane narzędziami Edge Learning i regułowymi.
02
Weryfikacja montażu
Kontrola obecności, położenia i kompletności komponentów w wysokiej rozdzielczości.
03
Odczyt znaków i kodów
OCR oparty na AI dla powierzchni odblaskowych, o niskim kontraście i niepłaskich.
04
Szybkie linie produkcyjne
Kontrola do 2500 elementów na minutę – także w wersji z kamerą liniową.
Sztuczna inteligencja
Narzędzia oparte na sztucznej inteligencji (AI)
In-Sight 3800 wykorzystuje technologię Edge Learning, która umożliwia trenowanie i wykonywanie modeli AI bezpośrednio na kamerze – bez potrzeby korzystania z zewnętrznych serwerów czy procesorów GPU.
Edge Learning
ViDi EL Segment
Segmentacja i wyodrębnianie defektów, obiektów oraz regionów z tła, nawet przy dużej zmienności obrazu.
Edge Learning
ViDi EL Classify
Klasyfikacja i sortowanie elementów na podstawie wielu cech jednocześnie.
Edge Learning
ViDi EL Read
Zaawansowany OCR, umożliwiający odczyt tekstu na powierzchniach odblaskowych, o niskim kontraście i na elementach niepłaskich.
Edge Learning
ViDi EL Anomaly
Automatycznie wykrywa odstępstwa i defekty, ucząc się na podstawie dobrych przykładów – idealne, gdy zdefiniowanie wszystkich wad jest trudne.
Oprogramowanie In-Sight Vision Suite
Dwa sposoby konfiguracji: EasyBuilder i arkusz Spreadsheet
EasyBuilder
Szybka konfiguracja krok po kroku
Programowanie typu „wskaż i kliknij” prowadzi krok po kroku przez konfigurację – od przechwytywania obrazu po wynik końcowy – umożliwiając zarówno nowym, jak i doświadczonym użytkownikom szybkie uruchomienie aplikacji wizyjnych.
Spreadsheet
Arkusz kalkulacyjny dla zaawansowanych aplikacji
Arkusz kalkulacyjny In-Sight daje pełną kontrolę nad logiką, obliczeniami i komunikacją. Pozwala elastycznie zmieniać parametry i dostosowywać działanie systemu do zmieniających się wymagań produkcji.
Dane techniczne
Specyfikacja techniczna – In-Sight serii 3800
| Parametr | IS38011,6 MP | IS38033,2 MP | IS38055 MP | IS38088 MP | IS381212 MP | IS381616 MP |
|---|---|---|---|---|---|---|
| Matryca i obraz | ||||||
| Rozdzielczość (piksele) | 1440 × 1080 | 2048 × 1536 | 2448 × 2048 | 2840 × 2840 | 4096 × 3000 | 5320 × 3032 |
| Maks. kl./s – mono | 125 | 47 | 32 | 24 | 22 | 18 |
| Maks. kl./s – kolor | 52 | 30 | 21 | 12 | 11 | 8 |
| Typ matrycy | 1/2,3″ CMOS, global shutter | 1/1,8″ CMOS, global shutter | 2/3″ CMOS, global shutter | 2/3″ CMOS, global shutter | 1/1,1″ CMOS, global shutter | 1,1″ CMOS, global shutter |
| Wielkość piksela | 3,45 × 3,45 µm | 3,45 × 3,45 µm | 3,45 × 3,45 µm | 2,74 × 2,74 µm | 2,74 × 2,74 µm | 2,74 × 2,74 µm |
Wartości kl./s dla pełnej rozdzielczości. Szczegółowe dane dostępne w karcie katalogowej.
Parametry systemowe
| Parametr | Specyfikacjawspólna dla wszystkich modeli |
|---|---|
| System | |
| Pamięć systemowa | 4 GB |
| Pamięć przetwarzania obrazu | 1 GB |
| Pamięć zadań / programów | 7,2 GB nieulotnej pamięci flash; nieograniczone przechowywanie za pośrednictwem sieci |
| Maks. rozdzielczość | Do 4K (wg materiałów producenta) |
| Typ obiektywu | Tylko mocowanie C |
| Kluczowe funkcje | Wbudowana sztuczna inteligencja (Edge Learning), narzędzia oparte na regułach, oświetlenie wielokolorowe (RGBW i IR) |
| Wejścia, wyjścia i komunikacja | |
| Komunikacja | 2 porty Ethernet 10/100/1000 BaseT z Auto MDIX |
| Protokoły | TCP/IP, PROFINET, EtherNet/IP, SLMP, ModbusTCP, (S)FTP, RS-232C, IEEE 1588 (CIPSync) |
| Wyzwalanie | 1 optoizolowane wejście wyzwalania akwizycji |
| Wejścia dyskretne | 1 wyzwalanie akwizycji, 2 dedykowane wejścia enkodera liniowego (kwadratura), 1 dodatkowe ogólnego przeznaczenia |
| Wyjścia dyskretne | Do 2 szybkich wyjść |
| Enkoder | 10–30 V DC (maks. 500 kHz) |
| Zasilanie, mechanika i środowisko | |
| Zasilanie | 24 V DC ± 10%, maks. 2,0 A |
| Materiał obudowy | Odlewane aluminium i cynk |
| Waga | Ok. 570 g (bez akcesoriów) |
| Temperatura pracy | 0–40 °C |
| Temperatura przechowywania | -20–80 °C |
| Wilgotność | < 95% bez kondensacji |
| Stopień ochrony | IP67 |
Warianty katalogowe
Dostępne modele kamer In-Sight 3800
Kompletna lista modeli wyszczególnionych w karcie katalogowej Cognex. Zawęź listę filtrami albo wpisz fragment numeru katalogowego.
Wyświetlono 36 z 36 wariantów. Kliknij numer, aby go skopiować.
| Numer katalogowy | Model | Rozdzielczość | Mono / kolor | Wydajność | Oświetlenie (wewn.) | Obiektyw (zintegr.) | Osłona |
|---|---|---|---|---|---|---|---|
IS3801MX-14121-SA | In-Sight 3801 | 1,6 MP | Mono | Maks. | Multi Torch | 8 mm HSLL | Dyfuzor |
IS3801CX-14121-SA | In-Sight 3801 | 1,6 MP | Kolor | Maks. | Multi Torch | 8 mm HSLL | Dyfuzor |
IS3801MX-14621-SA | In-Sight 3801 | 1,6 MP | Mono | Maks. | Multi Torch | 16 mm HSLL | Dyfuzor |
IS3801CX-14621-SA | In-Sight 3801 | 1,6 MP | Kolor | Maks. | Multi Torch | 16 mm HSLL | Dyfuzor |
IS3801MX-14821-SA | In-Sight 3801 | 1,6 MP | Mono | Maks. | Multi Torch | 24 mm HSLL | Dyfuzor |
IS3801CX-14821-SA | In-Sight 3801 | 1,6 MP | Kolor | Maks. | Multi Torch | 24 mm HSLL | Dyfuzor |
IS3801MX-14921-SA | In-Sight 3801 | 1,6 MP | Mono | Maks. | Multi Torch | 10 mm HSLL | Dyfuzor |
IS3801CX-14921-SA | In-Sight 3801 | 1,6 MP | Kolor | Maks. | Multi Torch | 10 mm HSLL | Dyfuzor |
IS3803MX-00001-SA | In-Sight 3803 | 3,2 MP | Mono | Maks. | Brak | Brak | Brak |
IS3803CX-00001-SA | In-Sight 3803 | 3,2 MP | Kolor | Maks. | Brak | Brak | Brak |
IS3803MS-00001-SA | In-Sight 3803 | 3,2 MP | Mono | Standard | Brak | Brak | Brak |
IS3803CS-00001-SA | In-Sight 3803 | 3,2 MP | Kolor | Standard | Brak | Brak | Brak |
IS3803MX-14621-SA | In-Sight 3803 | 3,2 MP | Mono | Maks. | Multi Torch | 16 mm HSLL | Dyfuzor |
IS3803CX-14621-SA | In-Sight 3803 | 3,2 MP | Kolor | Maks. | Multi Torch | 16 mm HSLL | Dyfuzor |
IS3805MX-00001-SA | In-Sight 3805 | 5 MP | Mono | Maks. | Brak | Brak | Brak |
IS3805CX-00001-SA | In-Sight 3805 | 5 MP | Kolor | Maks. | Brak | Brak | Brak |
IS3805MS-00001-SA | In-Sight 3805 | 5 MP | Mono | Standard | Brak | Brak | Brak |
IS3805CS-00001-SA | In-Sight 3805 | 5 MP | Kolor | Standard | Brak | Brak | Brak |
IS3808MX-00001-SA | In-Sight 3808 | 8 MP | Mono | Maks. | Brak | Brak | Brak |
IS3808CX-00001-SA | In-Sight 3808 | 8 MP | Kolor | Maks. | Brak | Brak | Brak |
IS3808MS-00001-SA | In-Sight 3808 | 8 MP | Mono | Standard | Brak | Brak | Brak |
IS3808CS-00001-SA | In-Sight 3808 | 8 MP | Kolor | Standard | Brak | Brak | Brak |
IS3812MX-00001-SA | In-Sight 3812 | 12 MP | Mono | Maks. | Brak | Brak | Brak |
IS3812CX-00001-SA | In-Sight 3812 | 12 MP | Kolor | Maks. | Brak | Brak | Brak |
IS3812MS-00001-SA | In-Sight 3812 | 12 MP | Mono | Standard | Brak | Brak | Brak |
IS3812CS-00001-SA | In-Sight 3812 | 12 MP | Kolor | Standard | Brak | Brak | Brak |
IS3816MX-00001-SA | In-Sight 3816 | 16 MP | Mono | Maks. | Brak | Brak | Brak |
IS3816CX-00001-SA | In-Sight 3816 | 16 MP | Kolor | Maks. | Brak | Brak | Brak |
IS3816MS-00001-SA | In-Sight 3816 | 16 MP | Mono | Standard | Brak | Brak | Brak |
IS3816CS-00001-SA | In-Sight 3816 | 16 MP | Kolor | Standard | Brak | Brak | Brak |
IS3808MX-22321-SA | In-Sight 3808 | 8 MP | Mono | Maks. | Red Torch-HR | 25 mm HSLL | Dyfuzor |
IS3808CX-21321-SA | In-Sight 3808 | 8 MP | Kolor | Maks. | White Torch-HR | – | Dyfuzor |
IS3812MX-22321-SA | In-Sight 3812 | 12 MP | Mono | Maks. | Red Torch-HR | – | Dyfuzor |
IS3812CX-21321-SA | In-Sight 3812 | 12 MP | Kolor | Maks. | White Torch-HR | – | Dyfuzor |
IS3816MX-22021-SA | In-Sight 3816 | 16 MP | Mono | Maks. | Red Torch-HR | Brak | Dyfuzor |
IS3816CX-21021-SA | In-Sight 3816 | 16 MP | Kolor | Maks. | White Torch-HR | Brak | Dyfuzor |
Brak wariantów spełniających kryteria.
* W tabeli uwzględniono najbardziej popularne modele. Informacje o innych dostępnych modelach uzyskasz w dziale sprzedaży Eltron Engineering.
Jak czytać numer katalogowy?
IS3801MX-14621-SA
- IS3801 … IS3816 – model (1,6 / 3,2 / 5 / 8 / 12 / 16 MP)
- M / C – matryca monochromatyczna lub kolorowa
- X / S – wydajność Maks. / Standard
- środkowy kod – oświetlenie i obiektyw (np. 14621 = Multi Torch + 16 mm HSLL; 00001 = bez oświetlenia i obiektywu)
- SA – pełny zestaw narzędzi
Do pobrania
Dokumentacja i podobne produkty
PDF · język polski
Karta katalogowa In-Sight 3800
Szczegółowe dane techniczne kamer inteligentnych In-Sight 3800 w języku polskim.
PDF · język polski
Karta katalogowa In-Sight 3800 Line Scan
W rodzinie In-Sight 3800 dostępne są również kamery liniowe – pobierz kartę katalogową kamery liniowej.

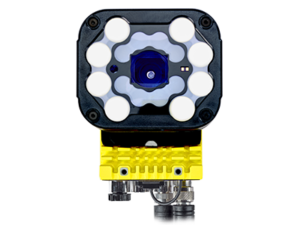

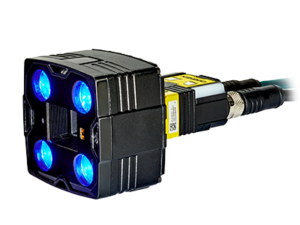

Porównaj z innymi kamerami In-Sight
FAQ
Najczęstsze pytania o In-Sight 3800
Jakie rozdzielczości są dostępne w serii In-Sight 3800?
Seria obejmuje modele 1,6 MP (IS3801), 3,2 MP (IS3803), 5 MP (IS3805), 8 MP (IS3808), 12 MP (IS3812) i 16 MP (IS3816), każdy w wersji monochromatycznej i kolorowej. Dostępne są również kamery liniowe In-Sight 3800 Line Scan.
Czym różnią się wersje X i S w numerze katalogowym?
Litera po oznaczeniu M/C określa wydajność: X – Maks., S – Standard. Wersje Standard są dostępne dla modeli bez zintegrowanego oświetlenia i obiektywu.
Jakie oświetlenie można zastosować?
Wielokolorowe oświetlenie Multi Torch (RGBW + IR) z autofokusem HSLL lub moduły Torch-HR (czerwone lub białe) do aplikacji dalekiego zasięgu. Wersje bez oświetlenia pozwalają zastosować zewnętrzne oświetlacze i obiektywy C-Mount.

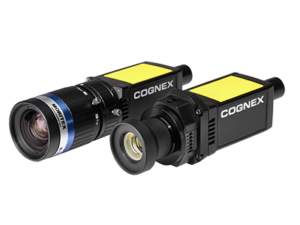

Kiedy wybrać In-Sight 3800 zamiast 8900?
Gdy potrzebujesz rozdzielczości do 16 MP, obudowy IP67, dwóch portów Ethernet, wejść enkodera lub kamery liniowej. Porównanie modeli znajdziesz na stronie kamer inteligentnych In-Sight.
Czy mogę przetestować In-Sight 3800 na swoich detalach?
Tak. W naszym laboratorium we Wrocławiu wykonujemy testy wykonalności – w większości przypadków bezpłatnie – i dobieramy wariant kamery, obiektyw oraz oświetlenie przed zakupem.
