01
Akwizycja obrazu
Czujnik wyzwalający sygnalizuje obecność detalu, a kamera wykonuje zdjęcie przy odpowiednio dobranym oświetleniu.
Baza wiedzy · Wizja maszynowa
Co to jest system wizyjny i z czego się składa?
Przemysłowy system wizyjny (wizja maszynowa) to zestaw urządzeń i oprogramowania, który automatycznie pozyskuje obraz obiektu, analizuje go i na tej podstawie podejmuje decyzję: czy detal jest dobry, gdzie dokładnie leży albo jaki kod ma nadrukowany. Wynik trafia bezpośrednio do sterownika PLC, robota lub systemu MES, dzięki czemu kontrola odbywa się w takcie linii i obejmuje 100% produkcji.
Jak działa system wizyjny?
Każda inspekcja wizyjna przebiega w czterech krokach, powtarzanych dla każdego detalu – często w czasie kilkudziesięciu milisekund.
02
Przetwarzanie
Algorytmy analizują obraz i wyodrębniają istotne cechy: krawędzie, kontury, wzorce, kody lub znaki.
03
Analiza i decyzja
Narzędzia wizyjne porównują wyniki z tolerancjami i zwracają werdykt OK/NOK, wartość pomiaru lub odczytaną treść.
04
Komunikacja
Wynik trafia do PLC, robota lub systemu MES przez PROFINET, EtherNet/IP, Modbus TCP albo wejścia i wyjścia cyfrowe.
Z czego składa się system wizyjny?
Niezależnie od architektury każdy system wizyjny tworzy kilka współpracujących elementów. O skuteczności inspekcji decyduje ich dobór do konkretnego detalu i warunków na linii.
Kamera
Pozyskuje obraz detalu. W zależności od zadania stosuje się kamery 2D (obszarowe), 3D lub liniowe.
Obiektyw
Określa pole widzenia, odległość roboczą i głębię ostrości. Jego dobór przekłada się bezpośrednio na rozdzielczość na detalu.
Oświetlenie
Wydobywa kontrast badanej cechy: oświetlacze pierścieniowe, podświetlenie tła, kopułkowe lub liniowe. Często ważniejsze niż sama kamera.
Jednostka przetwarzająca
Procesor wbudowany w kamerę inteligentną albo komputer przemysłowy z frame grabberem lub kartą GigE Vision.
Oprogramowanie wizyjne
Algorytmy i narzędzia inspekcji, np. VisionPro z Cognex Designer lub In-Sight Vision Suite. Tu powstaje logika kontroli.
Akcesoria
Okablowanie, czujnik wyzwalający, filtry (pasmowo-przepustowe, polaryzacyjne), osłony i panele HMI.
Planujesz wdrożenie? Skorzystaj z checklisty wdrożenia systemu wizyjnego lub poznaj podstawowe pojęcia wizji maszynowej.
Do czego służą systemy wizyjne?
Systemy wizyjne pracują w motoryzacji, elektronice, farmacji, branży spożywczej i logistyce – wszędzie tam, gdzie kontrola musi być powtarzalna, szybka i udokumentowana. Najczęstsze zadania to:
- kontrola wymiarów i bezdotykowe pomiary,
- lokalizacja detalu i naprowadzanie robotów (pick & place, kompensacja położenia),
- kontrola jakości i wykrywanie defektów,
- weryfikacja kompletności i obecności elementów,
- odczyt kodów 1D i 2D (np. DataMatrix) oraz weryfikacja jakości kodów,
- odczyt i weryfikacja tekstu (OCR/OCV).
Rodzaje systemów wizyjnych: kamera inteligentna czy system PC?
Ze względu na budowę systemy wizyjne dzielimy na dwie grupy. Różnią się tym, gdzie odbywa się przetwarzanie obrazu – w samej kamerze czy w zewnętrznym komputerze.
Kamery inteligentne

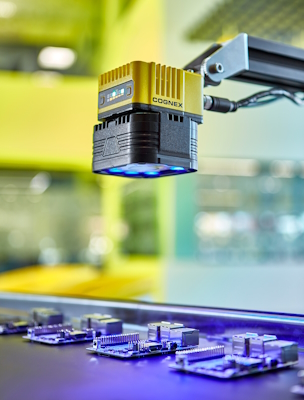

Kamera inteligentna integruje w jednej obudowie sensor, procesor przetwarzający obraz oraz interfejsy komunikacyjne: wejścia i wyjścia cyfrowe, Ethernet i porty szeregowe. Może mieć wbudowany obiektyw i oświetlenie. Łączy się ją bezpośrednio ze sterownikiem PLC, bez dodatkowego komputera. W ofercie Cognex dostępne są kamery inteligentne 2D, 3D, liniowe oraz modele z deep learningiem.
Uproszczoną odmianą są czujniki wizyjne: łatwiejsze w konfiguracji i tańsze, ale z ograniczonym zestawem narzędzi. Sprawdzają się w prostych zadaniach, takich jak kontrola obecności elementu.
Kamery inteligentne Cognex
Systemy oparte na komputerze PC
Kamery pełnią tu wyłącznie funkcję akwizycji obrazu. Obraz trafia przez frame grabber lub interfejs GigE Vision / USB3 Vision do komputera przemysłowego, gdzie przetwarza go oprogramowanie wizyjne, np. VisionPro.
Taka architektura pozwala łączyć wiele kamer różnego typu (2D, 3D, liniowe) i wykorzystać dużą moc obliczeniową – kosztem bardziej złożonej integracji i utrzymania.
Porównanie architektur
Kryterium
Kamera inteligentna
System PC
Architektura
Sensor, procesor i I/O w jednej obudowie
Kamery + komputer przemysłowy
Liczba kamer
Zwykle jedna na stanowisko
Wiele kamer, także różnych typów
Moc obliczeniowa
Wystarczająca dla większości inspekcji
Najwyższa, skalowalna (CPU/GPU)
Integracja
Prosta, bezpośrednio z PLC
Bardziej złożona, wymaga IPC
Typowe zastosowania
Pojedyncze stanowiska kontroli
Złożone aplikacje wielokamerowe
Zastanawiasz się nad budżetem? Przeczytaj: Ile kosztuje system wizyjny?
Deep learning w systemach wizyjnych
Algorytmy głębokiego uczenia sprawdzają się tam, gdzie klasyczne narzędzia regułowe zawodzą: przy zmiennych wadach, teksturowanych powierzchniach i naturalnej zmienności produktu. Nie zastępują narzędzi regułowych, tylko je uzupełniają. Najczęstsze zastosowania:
Klasyfikacja
Przypisuje detal lub wadę do klasy, np. typ produktu albo rodzaj defektu.
Czytaj więcej →
Wykrywanie anomalii
Uczy się wyglądu dobrych detali i wskazuje wszystko, co od niego odbiega.
Czytaj więcej →
Odczyt tekstu (OCR)
Odczytuje zdeformowane, słabo kontrastowe lub nietypowe nadruki.
Czytaj więcej →
Edge learning
Trening na kilku do kilkunastu zdjęciach bezpośrednio w kamerze, bez specjalistycznej wiedzy z AI.
Czytaj więcej →
Wiedza teoretyczna to dopiero początek
Na szkoleniach z projektowania i programowania systemów wizyjnych Cognex przekładamy teorię na praktyczne umiejętności – na prawdziwym sprzęcie, pod okiem inżynierów Eltron Engineering.
Najczęstsze pytania o systemy wizyjne
Czym różni się kamera inteligentna od systemu wizyjnego opartego na PC?
Kamera inteligentna, np. Cognex In-Sight, ma wbudowany procesor i oprogramowanie, więc przetwarza obraz lokalnie i przekazuje wynik bezpośrednio do PLC. System oparty na PC, np. z oprogramowaniem VisionPro, daje większą moc obliczeniową i elastyczność przy wielu kamerach, kosztem bardziej złożonej integracji.
Kiedy warto zastosować inspekcję opartą na deep learningu?
Gdy wady są zmienne, trudne do opisania regułami lub występują na powierzchniach teksturowanych, np. rysy, zabrudzenia czy defekty kosmetyczne. Narzędzia Cognex Deep Learning uczą się na przykładach detali dobrych i wadliwych, zamiast na ręcznie ustawianych progach.
Jak system wizyjny komunikuje się z linią produkcyjną?
Przez standardowe protokoły przemysłowe: PROFINET, EtherNet/IP, Modbus TCP oraz cyfrowe wejścia i wyjścia. Wynik inspekcji (OK/NOK, wartości pomiarów, odczytany kod) trafia bezpośrednio do sterownika PLC lub systemu MES.
Od czego zależy koszt systemu wizyjnego?
Od liczby i typu kamer, wymaganej rozdzielczości, oświetlenia, oprogramowania oraz zakresu integracji z linią. Prosta aplikacja z jedną kamerą inteligentną to inny budżet niż wielokamerowy system PC z deep learningiem. Szczegóły: Ile kosztuje system wizyjny?
Jak sprawdzić, czy system wizyjny poradzi sobie z moją aplikacją?
Najpewniejszą metodą jest test wykonalności (Proof of Concept) na rzeczywistych detalach. W laboratorium Eltron Engineering we Wrocławiu sprawdzamy dobór kamery, optyki i oświetlenia, zanim zapadnie decyzja inwestycyjna. Zobacz nasze usługi.
