Podstawowe pojęcia w wizji maszynowej: ogniskowa, pole widzenia, odległość robocza i głębia ostrości
Dobór optyki zaczyna się od kilku parametrów: pola widzenia (FOV), odległości roboczej (WD), ogniskowej obiektywu i głębi ostrości (DoF). To one decydują, czy kamera zobaczy cały detal z wymaganą szczegółowością. Wyjaśniamy je w prosty sposób – z zależnościami, przykładem obliczeń i eksperymentem na kamerze inteligentnej.
Kluczowe parametry optyki systemu wizyjnego
Projektując system wizyjny i dobierając komponenty, trzeba określić kilka parametrów, które wzajemnie na siebie wpływają. Zmiana jednego z nich – np. ogniskowej – zmienia pole widzenia, rozdzielczość na detalu i głębię ostrości.
f
Ogniskowa obiektywu
Kluczowy parametr determinujący pole widzenia i rozdzielczość przestrzenną obrazu, czyli zdolność rozróżniania drobnych szczegółów. Krótsza ogniskowa daje szersze pole widzenia, ale obiekty wydają się mniejsze. Dłuższa oferuje węższe pole z większym powiększeniem – do analizy małych lub odległych detali.
FOV
Pole widzenia
Obszar, który kamera „widzi” i rejestruje na sensorze – rzeczywisty wymiar obserwowanej powierzchni. Ustalenie wymaganego FOV to jeden z pierwszych kroków projektu: musi obejmować wszystkie istotne cechy, zwykle z zapasem na tolerancję położenia detalu. Zależy od obiektywu i parametrów sensora kamery.
WD
Odległość robocza
Odległość między przednią krawędzią obiektywu a punktem, w którym obraz obiektu jest najostrzejszy. Wymagana WD bywa narzucona przez ograniczenia przestrzenne maszyny albo przez specyfikację obiektywu (minimalna odległość ogniskowania).
DoF
Głębia ostrości
Zakres odległości przed i za płaszczyzną ostrości, w którym obraz pozostaje akceptowalnie ostry. Prawidłowa głębia ostrości jest niezbędna do dokładnych pomiarów – szczególnie gdy detal ma wysokość albo jego pozycja w osi Z się zmienia.
mm/px
Rozdzielczość na detalu
Wymiar pola widzenia podzielony przez liczbę pikseli sensora w tym samym kierunku. Przykład: FOV 100 mm przy sensorze o szerokości 2448 px daje ok. 0,04 mm na piksel. Najmniejsza wykrywana cecha powinna obejmować co najmniej kilka pikseli.
f/#
Przysłona
Stosunek ogniskowej do średnicy otworu obiektywu, zapisywany jako liczba f (np. f/2.8, f/8). Wyższa liczba f oznacza mniejszy otwór: mniej światła, ale większą głębię ostrości.
Jak ogniskowa, odległość robocza i pole widzenia są ze sobą powiązane?
Przy pewnych założeniach (przybliżenie paraksjalne i cienkiej soczewki) podstawowe właściwości optyki opisuje równanie cienkiej soczewki:
- s – położenie obiektu względem obiektywu (zazwyczaj wartość ujemna),
- s′ – położenie obrazu względem obiektywu (zazwyczaj wartość dodatnia),
- f – ogniskowa obiektywu.
Odległość robocza (WD) odpowiada odległości od obiektu do przedniej soczewki. Odległość od tylnej soczewki do sensora nazywana jest tylną ogniskową.
Uproszczony schemat układu optycznego: obiekt, obiektyw i sensor kamery.
Od czego zależy głębia ostrości?
Na głębię ostrości wpływają cztery parametry. W praktyce każda zmiana to kompromis – najczęściej między ostrością a ilością światła docierającego do sensora.
Otwór przysłony
Mniejszy otwór (wyższa liczba f, np. f/16) zwiększa DoF. Większy otwór (niższa liczba f, np. f/1.4) zmniejsza DoF i izoluje obiekt od rozmytego tła.
Ogniskowa obiektywu
Krótsze ogniskowe oferują większą głębię ostrości, korzystną przy szerokich ujęciach. Dłuższe dają płytszą DoF – dobrą do skupienia się na konkretnym detalu.
Odległość od obiektu
Im dalej kamera znajduje się od obiektu, tym większa głębia ostrości. W aplikacjach makro, przy niewielkich odległościach, DoF jest bardzo mała.
Rozmiar sensora
Kamery z większymi sensorami, przy tych samych ustawieniach obiektywu i tym samym polu widzenia, zazwyczaj mają mniejszą głębię ostrości niż kamery z mniejszymi matrycami.
Eksperyment: głębia ostrości przy f/2.8 i f/8
Porównaliśmy obrazy z kamery inteligentnej zarejestrowane przy dwóch ustawieniach przysłony, przy niezmienionej odległości roboczej i ogniskowej (stanowisko na zdjęciu obok).
Przy przysłonie f/2.8 ostrość jest zachowana tylko w pobliżu płaszczyzny ostrości. Przy f/8 głębia ostrości obejmuje niemal całą płytkę.
Na obu obrazach użyliśmy narzędzia FindMultiline, które lokalizuje wiele krawędzi. Wykres u dołu pokazuje poziom kontrastu na wykrytych krawędziach – dla f/2.8 kontrast szybko spada wraz z oddalaniem się od płaszczyzny ostrości.

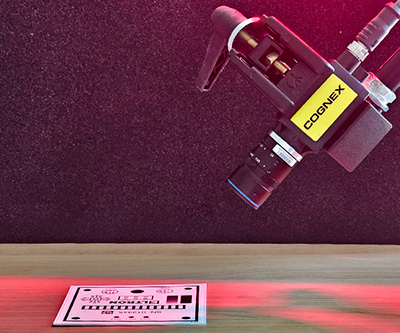

Stanowisko testowe i ustawienia kamery

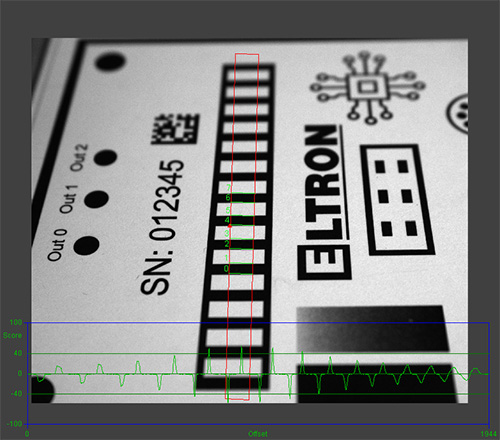

Przysłona f/2.8 – płytka głębia ostrości

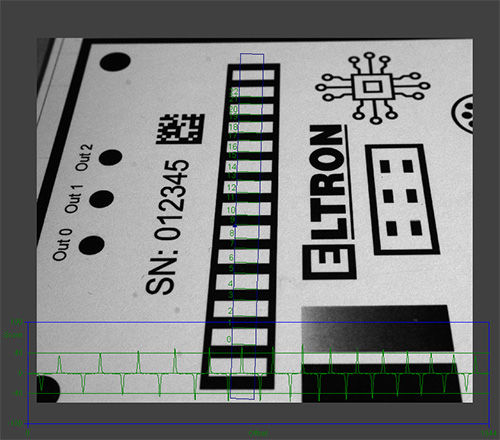

Przysłona f/8 – ostra niemal cała płytka
Najczęstsze pytania o optykę w wizji maszynowej
Jak obliczyć pole widzenia kamery?
Pole widzenia zależy od ogniskowej obiektywu, odległości roboczej i rozmiaru sensora. W przybliżeniu FOV ≈ WD × szerokość sensora / f. Najpierw ustal wymagane FOV (detal z zapasem na tolerancję położenia), a dopiero potem dobierz obiektyw i odległość roboczą.
Jak zwiększyć głębię ostrości w systemie wizyjnym?
Najprościej przymknąć przysłonę (wyższa liczba f), zwiększyć odległość roboczą lub zastosować krótszą ogniskową. Przymknięcie przysłony ogranicza ilość światła, więc zwykle trzeba wzmocnić oświetlenie lub wydłużyć czas ekspozycji – o ile pozwala na to prędkość linii.
Jaka rozdzielczość kamery jest potrzebna?
Podziel wymagane pole widzenia przez wymiar najmniejszej cechy do wykrycia i pomnóż przez liczbę pikseli, które ta cecha ma zajmować (zwykle co najmniej 2–4 px). Przykład: FOV 100 mm, wada 0,2 mm i 3 px na wadę dają ok. 1500 px w tym kierunku.
Czym różni się odległość robocza od ogniskowej?
Ogniskowa to parametr obiektywu, który decyduje o powiększeniu i kącie widzenia. Odległość robocza to fizyczny dystans od przedniej krawędzi obiektywu do obiektu na stanowisku. Przy tej samej ogniskowej większa odległość robocza daje większe pole widzenia.
