Produkty › Ręczne czytniki kodów · Cognex DataMan
Cognex DataMan 8700 – ręczny czytnik kodów DPM i etykiet
Przemysłowy czytnik ręczny do najtrudniejszych kodów: znakowanych bezpośrednio na częściach, uszkodzonych i o niskim kontraście. Odczyt w ułamku sekundy, obudowa IP67 i komunikacja przewodowa lub bezprzewodowa – z protokołami EtherNet/IP i PROFINET na pokładzie.
odczyt < 150 ms
IP67
4 wersje optyczne
Wi-Fi · Bluetooth
EtherNet/IP · PROFINET
Przegląd
Czytnik ręczny do kodów, z którymi inne skanery sobie nie radzą
DataMan 8700 to seria ręcznych czytników kodów Cognex przeznaczonych do pracy na halach produkcyjnych. Odczytuje kody DPM – grawerowane laserowo, mikroudarowo czy natryskowo – oraz kody drukowane na etykietach, także gdy są uszkodzone, zabrudzone lub naniesione na błyszczące i cylindryczne powierzchnie.
Seria obejmuje cztery wersje optyczne – od uniwersalnej 8700DX z autofokusem po 8700HD do bardzo małych kodów. Każdą wersję można zamówić w wariancie przewodowym, bezprzewodowym albo ze stacją bazową, dzięki czemu czytnik łatwo dopasować do stanowiska i infrastruktury zakładu.
Najważniejsze cechy
Odczyt poniżej 150 ms – algorytmy 1DMax z Hotbars i 2DMax z PowerGrid oraz procesor wielordzeniowy
Obudowa IP67 – odporność na olej (wg ISO), zanurzenie do 1 m i wielokrotne upadki z 2,5 m na beton
Obrazowanie HDR – pewny odczyt kodów o niskim kontraście
Ekran OLED i przyciski – konfiguracja i podgląd stanu bez komputera
Bateria 5000 mAh – ponad 125 000 odczytów na jednym ładowaniu
Elastyczna komunikacja – USB, RS-232, Ethernet, Wi-Fi, Bluetooth i stacja bazowa
Wyraźna informacja zwrotna – sygnał dźwiękowy, pierścień LED 360° i wibracje
Zastosowania
Gdzie sprawdza się DataMan 8700?
01
Identyfikowalność w motoryzacji
Odczyt kodów DPM na odlewach, wałkach i elementach silnika – także po obróbce i zabrudzeniu olejem.
02
Elektronika i medycyna
Bardzo małe kody 2D na płytkach PCB i wyrobach medycznych – wersja 8700HD odczytuje kody od 2 mil.
03
Stanowiska montażowe
Wynik odczytu trafia bezpośrednio do sterownika PLC przez EtherNet/IP lub PROFINET – bez dodatkowych konwerterów.
04
Logistyka wewnętrzna
Wi-Fi i Bluetooth pozwalają odczytywać kody w dowolnym miejscu hali, a stacja bazowa przekazuje dane do systemu.
Technologia
Szybki i pewny odczyt trudnych kodów

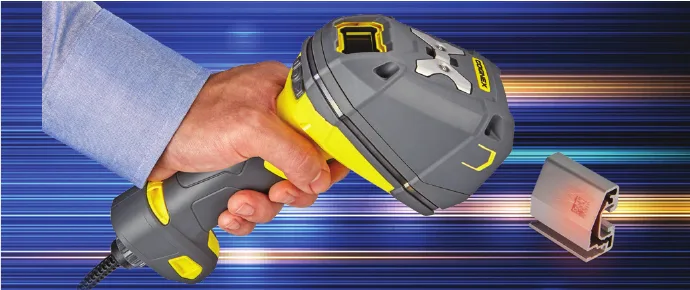

Algorytmy
Kod odczytany w ułamku sekundy
Opatentowane algorytmy Cognex i procesor wielordzeniowy dekodują kody w czasie poniżej 150 ms. Operator nie musi celować wielokrotnie, co skraca czas pracy na stanowisku.
1DMax z Hotbars – kody kreskowe 1D w dowolnej orientacji, także o niskiej rozdzielczości, nawet 10× szybciej niż w typowym czytniku
2DMax z PowerGrid – kody 2D z poważnymi uszkodzeniami, bez wzorca wyszukiwania lub strefy ciszy

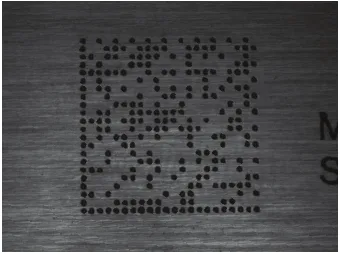

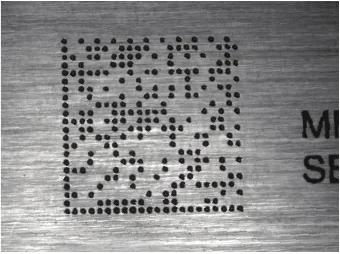

Bez HDR: niski kontrast koduZ HDR: wyraźne moduły kodu
HDR
Obrazowanie HDR dla kodów o niskim kontraście
Technologia High Dynamic Range redukuje szumy i lepiej wykorzystuje zakres jasności matrycy. Dzięki temu czytnik odczytuje kody słabo widoczne na tle materiału. Przesuń suwak, aby porównać obrazy.

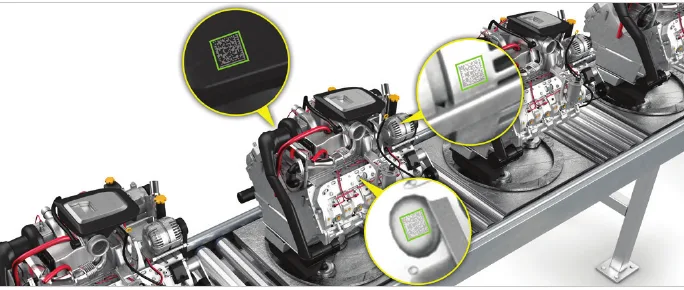

Wersja 8700DX
Potrójne oświetlenie i autofokus z płynną soczewką
DataMan 8700DX łączy oświetlenie rozproszone, spolaryzowane i bezpośrednie, co pozwala odczytywać kody nabijane, grawerowane laserowo i etykietowe na powierzchniach błyszczących, cylindrycznych i ciemnych – bez odblasków. Płynna soczewka HSLL automatycznie dostosowuje ostrość do odległości, więc ten sam czytnik obsłuży kody z bliska i z daleka.

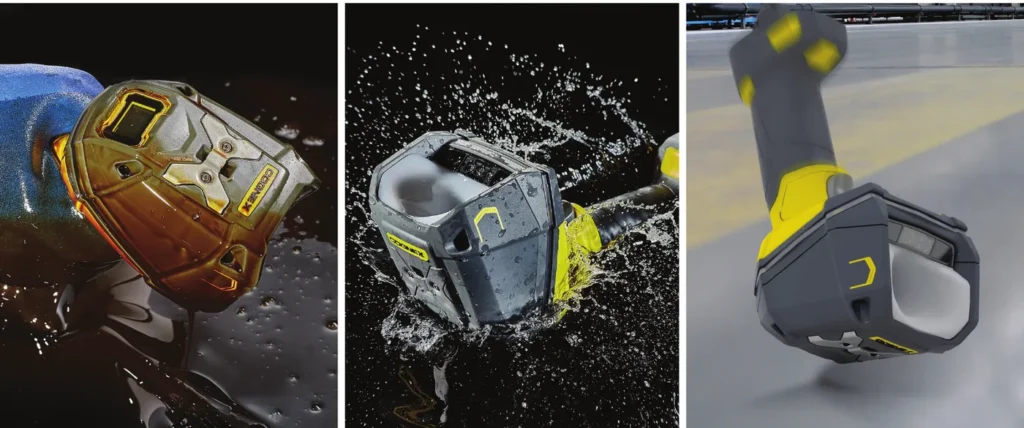

Konstrukcja
Zaprojektowany na trudne warunki produkcyjne
Obudowa IP67 spełnia normę odporności na oleje, wytrzymuje zanurzenie do jednego metra, wielokrotne upadki z 2,5 m na beton oraz 5000 przetoczeń z wysokości 1 m. Stacja bazowa ma stopień ochrony IP65.
Obsługa i komunikacja
Prosta konfiguracja i elastyczna komunikacja
Ekran OLED
Konfiguracja przy stanowisku, bez komputera
Ekran OLED i przyciski na obudowie pozwalają skonfigurować czytnik i od razu zacząć skanowanie. Operator widzi siłę sygnału bezprzewodowego, stan baterii, nazwę czytnika i odczytane dane – a nazwa czytnika ułatwia przypisanie go do właściwej stacji bazowej.

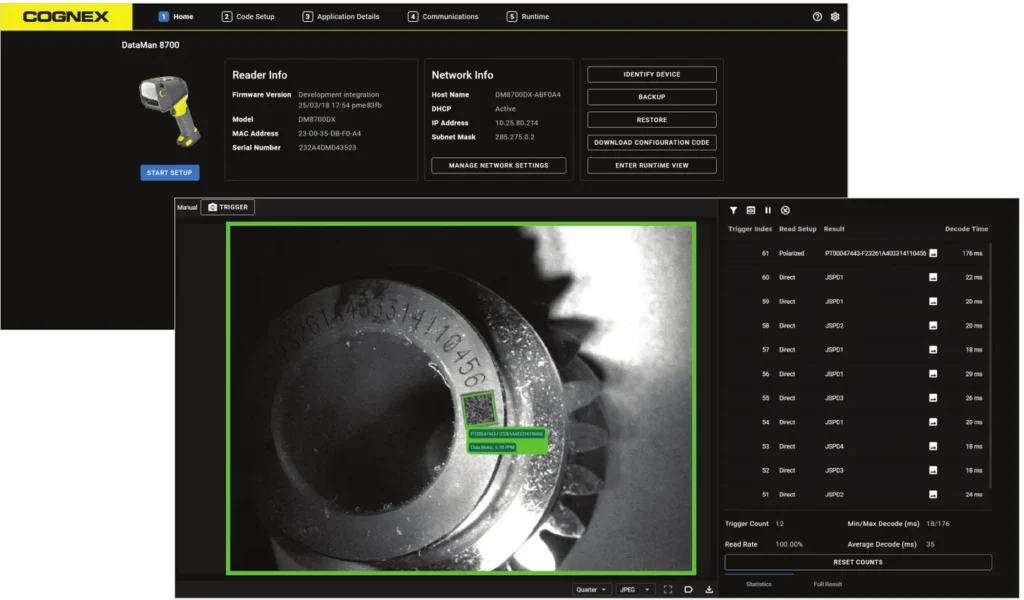

Interfejs WWW
Od rozpakowania do skanowania w kilka minut
Przeglądarkowy interfejs DataMan 8700 prowadzi krok po kroku przez konfigurację: wyszukanie urządzenia, tryb wyzwalania i symbolikę, walidację i formatowanie danych, komunikację przemysłową oraz podgląd pracy w czasie rzeczywistym. Aplikacja Station Manager pozwala zarządzać wszystkimi czytnikami i automatycznie otrzymywać aktualizacje oprogramowania.
Interfejs WWW jest w pełni obsługiwany przy komunikacji Ethernet i USB
Komunikacja
Przewodowo, przez Wi-Fi lub Bluetooth
Wbudowane protokoły przemysłowe pozwalają podłączyć czytnik bezpośrednio do sterowników PLC i sieci zakładowej. Do wyboru:
Przewodowo – USB, RS-232 lub Ethernet z EtherNet/IP, PROFINET, protokołem MC i Modbus TCP
Wi-Fi – swobodna praca na całej hali przez zakładową sieć bezprzewodową
Bluetooth – bezpośrednio z komputerem, tabletem lub telefonem
Stacja bazowa – Bluetooth do stacji, a ze stacji do PLC lub PC przez Ethernet, RS-232 albo USB
Dane techniczne
Specyfikacja i wybór wersji DataMan 8700
| Parametr | 8700DXnajbardziej uniwersalny | 8700DQkody DPM | 8700LXetykiety | 8700HDmałe kody |
|---|---|---|---|---|
| Do jakich kodów | ||||
| Trudne kody DPM* | ✓ | – | – | – |
| Dobrze oznakowane kody DPM* | ✓ | ✓ | – | ✓ |
| Kody na etykietach | ✓ | – | ✓ | ✓ |
| Minimalny kod 1D / 2D | 3 mil / 5 mil | 3 mil / 5 mil | 4 mil / 5 mil | 2 mil / 2 mil |
| Optyka i oświetlenie | ||||
| Obiektyw | 8 mm, płynna soczewka HSLL | 6,2 mm, stały | 8 mm, stały | 12 mm, stały |
| Autofokus (HSLL) | ✓ | – | – | – |
| Oświetlenie | Czerwone: rozproszone, spolaryzowane, bezpośrednie | Białe rozproszone | Czerwone bezpośrednie | Czerwone rozproszone |
| Celownik | Zielony LED w osi | Zielony LED w osi | Podwójny zielony, pozaosiowy | Podwójny zielony, pozaosiowy |
| Komunikacja | ||||
| Ethernet z protokołami przemysłowymi | ✓ | ✓ | ✓ | ✓ |
| USB | ✓ | ✓ | ✓ | ✓ |
| RS-232 | ✓ | ✓ | ✓ | ✓ |
| Bluetooth (bezpośrednio) | ✓ | ✓ | ✓ | ✓ |
| Wi-Fi | ✓ | ✓ | ✓ | ✓ |
| Bluetooth ze stacją bazową | ✓ | ✓ | ✓ | ✓ |
| Wymiary i waga | ||||
| Wymiary – bezprzewodowy | 221 × 114,1 mm | 211,4 × 113,1 mm | 211,4 × 113,1 mm | 211,4 × 113,1 mm |
| Wymiary – przewodowy | 233,2 × 114,1 mm | 223,4 × 113,1 mm | 223,4 × 113,1 mm | 223,4 × 113,1 mm |
| Waga – bezprzewodowy (z baterią) | 548 g | 479 g | 479 g | 489 g |
| Waga – przewodowy (bez kabli) | 450 g | 395 g | 395 g | 405 g |
* Kody DPM mogą być nabijane, grawerowane laserowo, natryskowe itp. Trudny kod DPM to kod uszkodzony lub zużyty, na błyszczącym lub teksturowanym tle albo nieprawidłowo naniesiony. Wymiary: wysokość × długość.
Parametry wspólne dla całej serii
| Parametr | Specyfikacjawspólna dla wszystkich modeli |
|---|---|
| Odczyt | |
| Algorytmy | 1DMax, 2DMax, Hotbars, PowerGrid |
| Rozdzielczość matrycy | 1,6 MP |
| Symbolika 1D | UPC/EAN/JAN, Codabar, Interleaved 2 of 5, Code 39, Code 128, Code 93, POSTNET, PLANET, IMB, Postal |
| Symbolika 2D | Data Matrix, QR, MicroQR, PDF417, MaxiCode, Aztec |
| Walidacja danych | Wytyczne US DoD UID, GS1, ISO 15434 i ISO 15418 |
| Sygnalizacja | Ekran OLED, pierścień LED, sygnał dźwiękowy, wibracje |
| Komunikacja i zasilanie | |
| Przewodowo | RS-232, USB; Ethernet: TCP/IP, FTP, EtherNet/IP, PROFINET, protokół MC, Modbus TCP |
| Stacja bazowa | RS-232, USB, Ethernet z protokołami przemysłowymi |
| Bezprzewodowo | Bluetooth (smartfon, tablet, PC, stacja bazowa), Wi-Fi w trybie infrastruktury |
| Zasilanie | Szeregowy/USB: 5,5 V DC, maks. 6 W; Ethernet: PoE klasa 2; bezprzewodowy: akumulator Li-ion 3,7 V, 5000 mAh |
| Odczyty na jednym ładowaniu | ponad 125 000 |
| Środowisko i zgodność | |
| Temperatura pracy | 0–40 °C |
| Temperatura przechowywania | -40–60 °C |
| Wilgotność | do 95% bez kondensacji |
| Stopień ochrony | Czytnik IP67, stacja bazowa IP65 |
| Test upadku | Wielokrotne upadki z 2,5 m |
| Test przetaczania | 5000 przetoczeń z 1 m |
| Zgodność | EU RoHS, China RoHS; CE (EMC i RED), cTÜVus i inne |
| System operacyjny | Windows 7 i Windows 10 |
Warianty katalogowe
Numery katalogowe DataMan 8700
Każdą z czterech wersji optycznych można zamówić w ośmiu wariantach komunikacji. Wybierz wersję i sposób połączenia albo wpisz fragment numeru katalogowego.
Wyświetlono 32 z 32 wariantów. Kliknij numer, aby go skopiować.
| Numer katalogowy | Wersja | Rodzaj | Komunikacja |
|---|---|---|---|
DMR-8700DX-E | DataMan 8700DX | Przewodowy | Ethernet + protokoły przemysłowe |
DMR-8700DX-USB | DataMan 8700DX | Przewodowy | USB |
DMR-8700DX-RS | DataMan 8700DX | Przewodowy | RS-232 |
DMR-8700DX-BT | DataMan 8700DX | Bezprzewodowy | Bluetooth (połączenie bezpośrednie) |
DMR-8700DX-WIFI-GS | DataMan 8700DX | Bezprzewodowy | Wi-Fi |
DMR-8700DX-B-RS | DataMan 8700DX | Ze stacją bazową | Bluetooth + stacja bazowa RS-232 |
DMR-8700DX-B-USB | DataMan 8700DX | Ze stacją bazową | Bluetooth + stacja bazowa USB |
DMR-8700DX-B-E | DataMan 8700DX | Ze stacją bazową | Bluetooth + stacja bazowa Ethernet |
DMR-8700DQ-E | DataMan 8700DQ | Przewodowy | Ethernet + protokoły przemysłowe |
DMR-8700DQ-USB | DataMan 8700DQ | Przewodowy | USB |
DMR-8700DQ-RS | DataMan 8700DQ | Przewodowy | RS-232 |
DMR-8700DQ-BT | DataMan 8700DQ | Bezprzewodowy | Bluetooth (połączenie bezpośrednie) |
DMR-8700DQ-WIFI-GS | DataMan 8700DQ | Bezprzewodowy | Wi-Fi |
DMR-8700DQ-B-RS | DataMan 8700DQ | Ze stacją bazową | Bluetooth + stacja bazowa RS-232 |
DMR-8700DQ-B-USB | DataMan 8700DQ | Ze stacją bazową | Bluetooth + stacja bazowa USB |
DMR-8700DQ-B-E | DataMan 8700DQ | Ze stacją bazową | Bluetooth + stacja bazowa Ethernet |
DMR-8700LX-E | DataMan 8700LX | Przewodowy | Ethernet + protokoły przemysłowe |
DMR-8700LX-USB | DataMan 8700LX | Przewodowy | USB |
DMR-8700LX-RS | DataMan 8700LX | Przewodowy | RS-232 |
DMR-8700LX-BT | DataMan 8700LX | Bezprzewodowy | Bluetooth (połączenie bezpośrednie) |
DMR-8700LX-WIFI-GS | DataMan 8700LX | Bezprzewodowy | Wi-Fi |
DMR-8700LX-B-RS | DataMan 8700LX | Ze stacją bazową | Bluetooth + stacja bazowa RS-232 |
DMR-8700LX-B-USB | DataMan 8700LX | Ze stacją bazową | Bluetooth + stacja bazowa USB |
DMR-8700LX-B-E | DataMan 8700LX | Ze stacją bazową | Bluetooth + stacja bazowa Ethernet |
DMR-8700HD-E | DataMan 8700HD | Przewodowy | Ethernet + protokoły przemysłowe |
DMR-8700HD-USB | DataMan 8700HD | Przewodowy | USB |
DMR-8700HD-RS | DataMan 8700HD | Przewodowy | RS-232 |
DMR-8700HD-BT | DataMan 8700HD | Bezprzewodowy | Bluetooth (połączenie bezpośrednie) |
DMR-8700HD-WIFI-GS | DataMan 8700HD | Bezprzewodowy | Wi-Fi |
DMR-8700HD-B-RS | DataMan 8700HD | Ze stacją bazową | Bluetooth + stacja bazowa RS-232 |
DMR-8700HD-B-USB | DataMan 8700HD | Ze stacją bazową | Bluetooth + stacja bazowa USB |
DMR-8700HD-B-E | DataMan 8700HD | Ze stacją bazową | Bluetooth + stacja bazowa Ethernet |
Brak wariantów spełniających kryteria.
Jak czytać numer katalogowy?
DMR-8700DX-B-E
- DMR- – ręczny czytnik DataMan
- 8700DX / DQ / LX / HD – wersja optyczna
- -B- – zestaw ze stacją bazową (Bluetooth)
- E / USB / RS – Ethernet z protokołami przemysłowymi / USB / RS-232; BT – Bluetooth bezpośrednio; WIFI-GS – Wi-Fi
Stacje bazowe i akcesoria
| Numer katalogowy | Opis |
|---|---|
DMB-8700-RS | Stacja bazowa DataMan 8700 z modułem RS-232 |
DMB-8700-USB | Stacja bazowa DataMan 8700 z modułem USB |
DMB-8700-E | Stacja bazowa DataMan 8700 z modułem Ethernet |
DM8700-PWR-00 | Zasilacz do czytników i stacji bazowych DataMan 8700 |
DMA-BATTERY-5000 | Akumulator do bezprzewodowych czytników DataMan 8700 |
DMA-MBC-5000-00 | Ładowarka wielostanowiskowa z zasilaczem (bez kabla AC) |
DMA-WALL-8700 | Metalowy uchwyt ścienny |
DMA-STAND-00 | Statyw prezentacyjny (montowany do DMA-WALL-8700) |
DMA-HOLSTER-8700 | Kabura na pas |
DMC-HH-RS232-XX | Kabel RS-232, spiralny 2,5 m lub 5 m, DSub9 |
DMC-HH-USBA-XX / -XXC | Kabel USB-A, prosty lub spiralny 2,5 m |
DMC-HH-USBC-XX / -XXC | Kabel USB-C, prosty lub spiralny 2,5 m |
DMC-HH-ENET-XXX | Kabel Ethernet z PoE, RJ45, prosty 2,5 m, 5 m lub 30 m |
Do pobrania
Dokumentacja i podobne produkty
PDF · język angielski · 06/2025
Karta katalogowa DataMan 8700
Najnowsza karta katalogowa serii DataMan 8700 – specyfikacja wszystkich wersji, numery katalogowe, akcesoria i rysunki wymiarowe.

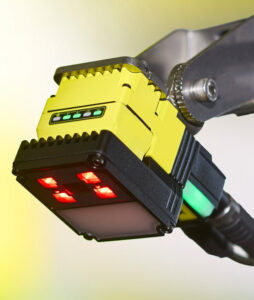

Inne czytniki kodów DataMan
FAQ
Najczęstsze pytania o DataMan 8700
Którą wersję DataMan 8700 wybrać?
Do trudnych kodów DPM i etykiet – 8700DX z potrójnym oświetleniem i autofokusem; to najbardziej uniwersalna wersja. Do dobrze oznakowanych kodów DPM – 8700DQ z białym oświetleniem rozproszonym. Do etykiet – 8700LX. Do bardzo małych kodów (od 2 mil) – 8700HD.
Czy DataMan 8700 można podłączyć bezpośrednio do sterownika PLC?
Tak. Wersja z Ethernetem obsługuje EtherNet/IP, PROFINET, protokół MC i Modbus TCP. W wariancie bezprzewodowym te same protokoły udostępnia stacja bazowa z modułem Ethernet.
Jak długo działa czytnik bezprzewodowy na jednym ładowaniu?
Akumulator 5000 mAh wystarcza na ponad 125 000 odczytów. Dla pracy wielozmianowej dostępna jest ładowarka wielostanowiskowa i zapasowe akumulatory.
Czym DataMan 8700 różni się od DataMan 8050?
DataMan 8700 to aktualna generacja: szybsze algorytmy, obrazowanie HDR, ekran OLED, Wi-Fi i Bluetooth oraz obudowa IP67. DataMan 8050 jest objęty statusem Last Time Buy – dla nowych wdrożeń rekomendujemy DataMan 8700.
Czy mogę przetestować czytnik na swoich kodach?
Tak. Prześlij próbki lub zdjęcia kodów – sprawdzimy odczyt w naszym laboratorium we Wrocławiu i dobierzemy odpowiednią wersję oraz sposób komunikacji.
Kontakt
Zapytaj o DataMan 8700
Opisz, jakie kody odczytujesz i gdzie mają trafiać dane. Dobierzemy wersję czytnika i sposób komunikacji, a w razie potrzeby przetestujemy odczyt na Twoich próbkach.
