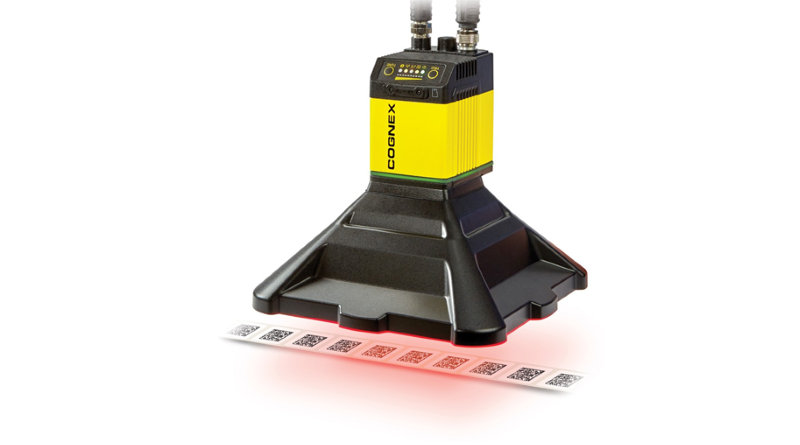

Weryfikator jakości kodów DataMan 475V

Automatyczna weryfikacja jakości kodu bez spowalniania produkcji

Weryfikacja kodów kreskowych to proces oceny jakości kodów kreskowych zgodnie z ogólnie przyjętymi standardami ISO. Technologia weryfikacji kodów kreskowych Cognex zapewnia czytelność i zgodność kodów kreskowych 1D i 2D. Obecnie większość firm wykorzystuje weryfikatory offline, który może być powolny, uciążliwy i podatny na ludzkie błędy. Dzięki weryfikatorowi jakości kodów DataMan 475V, weryfikacja i raportowanie jakości mogą być wykonywane bezpośrednio na linii produkcyjnej, zapobiegając odpadom i kosztownym reklamacjom zwrotnym. Natychmiastowa informacja zwrotna i intuicyjna diagnostyka wizualna zapewniają operatorom możliwość identyfikowania i korygowania problemów związanych z drukowaniem i kontrolą procesu w miarę ich występowania. Dla każdego zweryfikowanego kodu można archiwizować szczegółowe raporty w celu zapewnienia identyfikowalności, statystycznej kontroli.

Weryfikacja na liniach dużych prędkości

Weryfikator jakości kodów DataMan 475V zapewnia kilka natychmiastowych korzyści w zakresie zapewnienia jakości:

• Ustaw alerty, gdy jakość kodu zacznie się obniżać
• Oceniaj do 20 kodów na sekundę
• Eksportuj wyniki weryfikacji do sterownika PLC, bazy danych lub serwera FTP w formacie CSV, HTML, PDF lub niestandardowym
• Usprawnij procesy dzięki szczegółowej analizie i informacjom diagnostycznym dla każdego kodu

Osiągnij zgodne wyniki weryfikacji

Oświetlenie  45-stopni  w DataMan 475V jest zgodne z normą ISO do klasyfikacji kodów  opartych na etykietach 1D i 2D. Dołączona karta kalibracyjna i solidne algorytmy gradacji zapewniają zgodność DataMan 475V  z ISO  i aplikacją przy jednoczesnym zapewnieniu dokładnych  i powtarzalnych wyników.

Normy jakości ISO:

• ISO 15416
• ISO 15415
• ISO/IEC TR 29158

Automatyczne generowanie danych i raportów dotyczących jakości kodu

Oprogramowanie DataMan 475V do weryfikacji jakości  kodów zapewnia intuicyjną, wizualną informację diagnostyczną. Przypisuje ogólną ocenę do kodu w oparciu o pomiary parametrów jakościowych zdefiniowanych przez ISO. Parametry te mierzą kilka czynników, które wpływają na zdolność czytnika kodów do identyfikacji i dekodowania kodu, maksymalizując szybkość odczytu procesu. Weryfikator jakości kodów DataMan 475V  zapewnia bogactwo danych, które mogą być wykorzystane do diagnostyki w czasie rzeczywistym, archiwizacji wyników w celu zapewnienia identyfikowalności i zgodności, czy też agregacji do analizy statystycznej procesu.

Szybkie i łatwe diagnozowanie problemów za pomocą kolorowej animacji, bogate w dane wizualne narzędzia diagnostyczne.

Automatyczne zapisywanie raportów PDF lub HTML dla każdej weryfikacji lub tylko  kodów uszkodzonych.

Archiwizacja pełnych danych z weryfikacji ISO na serwerze FTP lub w chmurze.

Specyfikacja
Symbolika		1D: UPC/EAN, Code 128, ITF-14, I25, Code 39, Code 93, Codabar 2D: Data Matrix (ECC 200), QR Code, Micro QR Code
Pole widzenia		80 x 60 mm
Odległość robocza		60 mm
Głębia ostrości (Tolerancja WD)		+/- 3 mm
Minimalny wymiar-X		6 mil (0.15 mm)
Wielkość matrycy		Sony IMX264LLR 5 MP (2448 x 2048 pikseli ) 2/3 inch CMOS, migawka globalna 8.8 mm x 6.6 mm (H x V); 3.45 μm
Obiektywy		Stała ogniskowa 12 mm, stała przysłona f/4, format czujnika 2/3 cala, obiektyw z mocowaniem C (użytkownicy nie mogą zmieniać obiektywu)
Oświetlenie		660 nm, 45°, z czterech stron
Komunikacja		Ethernet
Moc		24 VDC±10%, 1.5 A max (36 W max)
Waga		945 g
Wymiary		185 x 185 x 175 mm
Ochrona		IP65
Dopuszczenia		CE, UL, TUV, FCC, KC
Zgodność z normami		ISO/IEC 15415, ISO/IEC 15416, ISO/IEC TR 29158, ISO/IEC 15426-1, ISO/IEC 15426-2
Standardy stosowania		GS1, MIL-STD 130 UID, UDI, HIBCC, ISO 15434, Rosyjski kod kryptograficzny
Maksymalna liczba kodów na sekundę		1D: 20 kodów/s* 2D: 10 kodów/s*
Maksymalna prędkość linii		3.6 ft/sec (1.1 m/sec)

Maksymalna ilość symboli na sekundę jest zależna od wielkości symbolu, wielkości milimetra, podłoża, symboliki i innych czynników aplikacyjnych.
