Seria 3D-A5000

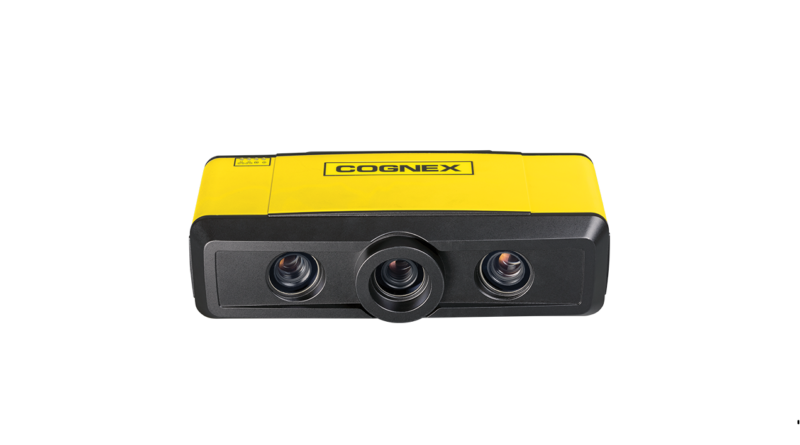

Seria 3D-A5000 firmy Cognex to kamera skanująca obszar 3D zaprojektowana do przechwytywania obrazów 3D o wysokiej rozdzielczości. Stosując technologię 3D LightBurst, szybko pozyskuje obrazy, aby zmaksymalizować ciągłość produkcji. Obrazy 3D o wysokiej rozdzielczości w połączeniu z wiodącymi w branży narzędziami wizyjnymi Cognex 3D umożliwiają niezawodne i dokładne rozwiązania w zastosowaniach, takich jak weryfikacja montażu, pomiary on-line i sterowanie robotami.
3D-A5000 oferuje różnorodne pola widzenia i zakresy pomiarowe, aby dostosować się do zastosowań w branży motoryzacyjnej, dóbr konsumpcyjnych i logistycznej. Inne funkcje i korzyści obejmują:
- Wykrywanie drobnych cech części (Ponad 1,5 miliona punktów danych 3D),
- Rejestrowanie obrazów o wysokim kontraście w trybie High Dynamic Range (HDR),
- Rozwiązywanie trudnych aplikacji 3D dzięki narzędziu VisionPro,
- Możliwość pracy w trudnych warunkach dzięki wytrzymałej obudowie o stopniu ochrony IP65.
Standardowa objętość robocza
Zapewnia dokładne, powtarzalne wyniki kontroli wizyjnej 3D
3D-A5000 zapewnia wysokiej rozdzielczości obrazy chmury punktów 3D zbudowane z ponad 1,5 miliona punktów danych 3D. Dzięki narzędziom VisionPro oraz wizualizacji chmury punktów 3D otrzymujemy rozwiązanie szerokiego zakresu aplikacji, zaczynając od weryfikacji montażu, po sterowanie robotami.
Działa niezawodnie w zmiennych i trudnych warunkach zewnętrznych
3D-A5000 ma wytrzymałą obudowę z odlewu aluminiowego o stopniu ochrony IP65, która jest zbudowana tak, aby przetrwać w najbardziej wymagających warunkach. Konstrukcja przemysłowa zapewnia spójne wyniki pomiarów, nawet w różnych temperaturach.
Dane techniczne 3D-A5000 |
|
| Wymiary |
324 x 137 x 97 mm |
| Waga |
3,0 kg |
| Temperatura pracy |
0–40 °C (32–104 °F) |
| Temperatura przechowywania |
-10–60 °C (14–140 °F) |
| Wilgotność pracy |
<85% (bez kondensacji) |
| Ochrona |
IP65 |
| Odporność na wstrząs |
50 g (impuls półsinusoidalny 11 ms) |
| Odporność na wibracje |
4 gs (10–120 Hz przez 30 minut) |
| Trigger |
Limity napięcia wejściowego wyzwalacza: -24 VDC – +24 VDC Wejście włączone: > 10 VDC (> 6 mA) Wejście wyłączone: < 2 VDC (<1,5 mA) |
|
Napięcie zasilania: +24 VDC (22–26 VDC) Prąd: maks. 6,0 A |
|
| Czas akwizycji |
200 ms |
| Oprogramowanie |
VisionPro |
| Ethernet |
Interfejs 10 Gigabit Ethernet |
| Certyfikaty |
CE, FCC, KCC, TUV SUD NRTL, RoHS |
| Opcjonalne akcesoria |
Wentylator |
Rodzaje 3D-A5000 |
||||
|
3D-A5120 |
3D-A5060 | 3D-A5030 |
3D-A5005 |
|
Standardowa objętość robocza |
||||
| Odległość odstępu (CD) |
1000.0 mm |
1400.0 mm | 1465.0 mm |
299.3 mm |
| Zakres pomiarowy (MR) |
1000.0 mm |
400.0 mm | 80.0 mm |
12.0 mm |
| Bliskie pole widzenia |
900 x 675 mm |
520 x 390 mm | 280 x 210 mm |
60 x 44 mm |
| Dalekie pole widzenia |
1760 x 1320 mm |
645 x 490 mm | 285 x 216 mm |
65 x 46 mm |
| Rozdzielczość XY |
626–1223 μm |
361–454 μm | 195–200 μm |
42–44 μm |
| Rozdzielczość Z |
414–1656 μm |
338–559 µm | 178–198 µm |
7–8 µm |
| Powtarzalność Z (σ) |
250–1000 μm |
100–150 μm | 55–66 μm |
5–6 μm |
Rozszerzona objętość robocza |
||||
| Odległość odstępu (CD) |
800.0 mm |
1200.0 mm | 1415.0 mm |
290.3 mm |
| Zakres pomiarowy (MR) |
2000.0 mm |
800.0 mm | 190.0 mm |
30.0 mm |
| Bliskie pole widzenia |
720 x 540 mm |
415 x 325 mm | 250 x 180 mm |
54 x 42 mm |
| Dalekie pole widzenia |
2448 x 1836 mm |
685 x 530 mm | 290 x 220 mm |
60 x 45 mm |
| Rozdzielczość XY |
506–1701 μm |
315–500 μm | 191–204 μm |
41–45 μm |
| Rozdzielczość Z |
265–3246 μm |
248–690 µm | 166–213 µm |
7–8 µm |
| Powtarzalność Z (σ) |
250–2000 μm |
120–250 μm | 80–110 μm |
7 μm |
3D-A5000 jest wyposażony w oprogramowanie wizyjne VisionPro i graficzny interfejs użytkownika Cognex Designer. Pakiet oprogramowania umożliwia szybkie tworzenie i wdrażanie kompletnych aplikacji wizyjnych z dostępem do pełnej biblioteki narzędzi VisionPro.
VisionPro to wiodące oprogramowanie wizyjne dla środowiska programistycznego Microsoft® Visual Studio® .NET. Jest przeznaczony do konfigurowania i wdrażania aplikacji wizyjnych 2D i 3D — bez względu na kamerę lub frame grabber. Dzięki VisionPro użytkownicy mogą wykonywać szeroki zakres funkcji, w tym:
- Lokalizacja obiektu geometrycznego
- Kontrola
- Identyfikacja
- Pomiar
- Wyrównanie
Cognex Designer to graficzne, oparte na schematach blokowych środowisko programistyczne ze zintegrowanym interfejsem HMI, który dzieli decyzje dotyczące aplikacji na łatwe do zarządzania zadania, co ułatwia tworzenie interfejsów użytkownika z zaawansowaną funkcjonalnością. Projektant Cognex również:
- Skraca cykle rozwoju
- Umożliwia łatwiejszą konserwację i wsparcie aplikacji
- Upraszcza tworzenie i konserwację aplikacji bez pisania skryptów i programowania
