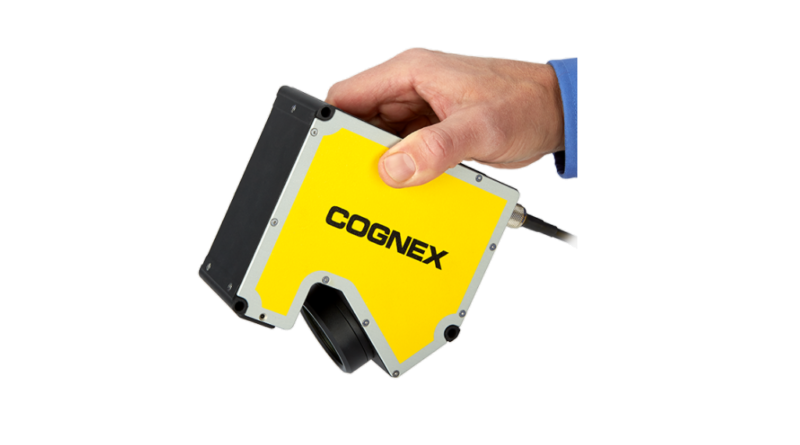

DSMax 3D
DSMax to najszybszy na rynku laserowy czujnik przemieszczeń 3D o najwyższej rozdzielczości, który umożliwia akwizycję obrazów i kontrolę produktów w 3D. Jest to jedyny czujnik, który oferuje:
- Wysoką prędkość skanowania (do 18 kHz) w pełnym zakresie pomiarowym,
- Obrazy o maksymalnej rozdzielczości (2000 punktów profilu),
- Obraz o wysokim zakresie dynamiki (HDR).
Cechy te sprawiają, że jest to idealne rozwiązanie w przypadku pomiaru i kontroli bardzo małych części, takich jak elementy elektroniczne, gdyż mogą zawierać elementy ciemne lub silnie odbijające światło.
Dokładne inspekcje 3D małych elementów
DSMax skupia 2000 punktów profilu w zaledwie 31-milimetrowym polu widzenia (FOV), ze względu na to, im większa jest liczba punktów profilu rozmieszczonych w polu widzenia, tym ujawnia więcej szczegółów dotyczących części oraz zwiększa precyzję obrazu 3D, w wyniku czego otrzymuje się dokładniejsze inspekcje 3D.
Krótkie czasy cyklu zwiększają przepustowość
DSMax pozyskuje obrazy 3D o wysokiej rozdzielczości 5 razy szybciej niż inne czujniki przemieszczenia dostępne na rynku. DSMax wykorzystuje technologię szybkiego wykrywania kompresji, jak i protokół CoaXPress®, aby osiągnąć częstotliwość skanowania do 18 kHz (pełne pole) przy maksymalnej rozdzielczości, która skraca czasy cykli i maksymalizuje przepustowość.
Telecentryczna optyka optymalizuje tworzenie obrazu
DSMax jest wyposażony w obiektyw telecentryczny, który redukuje cienie i zapewnia obrazy o wysokim kontraście. Osiąga to poprzez skierowanie linii lasera prosto w dół na obiekt, zmniejszając ilość światła odbitego od soczewki i zwiększając światło odbite z powrotem do kamery. Optyka telecentryczna jest idealna do precyzyjnych pomiarów, gdzie dokładność, powtarzalność i ciągłość produkcji są niezbędne do rozwiązania aplikacji.
High Dynamic Range (HDR) poprawia akwizycję obrazu
DSMax pozyskuje obrazy z szybkim HDR, redukując szum na obrazie i poprawiając dokładność. HDR zapobiega wpływowi jasnych lub silnie odbijających światło elementów, DSMax zapewnia zoptymalizowany obraz do kontroli widzenia maszynowego.
| Model | DSMax CX 31 mm Telecentryczny |
| Klasa | 2M |
| Długość fali | 520 nm |
| Moc lasera | 35 mW max. |
| Maksymalna całkowita moc lasera | < 40 mW |
| Szybkość skanowania | Do 18 kHz |
| Punkty profilu | 2,000 |
| Liniowość | ±0,1% zakresu |
| Rozdzielczość X |
Góra: 0,0146 mm Dół: 0,0154 mm |
| Rozdzielczość Y | 0,015 mm |
| Rozdzielczość Z |
Góra: 0,0025 mm Dół: 0,0028 mm |
| Wymiary | 142,7 (dł.) x 65 (szer.) x 133,4 (wys.) mm. |
| Waga | 843g |
| Temperatura obudowy | 0–50 °C |
| Temperatura przechowywania | -10–60 °C |
| Maksymalna wilgotność | 85% (bez kondensacji) |
| Stopień ochrony | IP67 |
| Wymagania dotyczące zasilania |
Napięcie: +24 VDC (11–30 VDC) Prąd: maks. 300 mA Moc: 8W |
| Odległość robocza | 51,4–62,3 mm |
| Komunikacja sieciowa | Interfejs koncentryczny implementujący protokół CoaXPress |
| Odporność na wstrząs | do 50 G |
| Odporność na wibracje | Do 2 G (10–500 Hz przez 30 min.) |
| Certyfikaty | CE, KCC, FDA (laser); CAN/CSA C22.2 nr 61010-1, UL 61010-1, EN 61010-1; EN 61326-1:2013 |
| Wyzwalacz frame grabbera |
Limity napięcia wejściowego: Trig+ – Trig – = ±24 VDC Wejście ON: > 6 VDC Wejście wyłączone: < 2,5 VDC |
| Wejście enkodera frame grabbera |
Różnicowe: A+/B+: 5-24V (maks. 500 kHz) A-/B-: Odwrócony (A+/B+) Pojedynczy: A+/B+: 5-24 V (maks. 500 kHz) A-/B-: VDC = ½ (A+/B+) |
