In-Sight Vision Suite to zaawansowany pakiet oprogramowania od firmy Cognex, stanowiący centralny mózg systemów wizyjnych In-Sight. Został zaprojektowany, aby sprostać wymaganiom każdej aplikacji – od najprostszej inspekcji po złożone zadania weryfikacji. Kluczem do jego wszechstronności jest oferowanie dwóch potężnych, lecz odmiennych interfejsów programistycznych: EasyBuilder i Spreadsheet.

Dwa Interfejsy, Jedno Rozwiązanie

In-Sight Vision Suite dostosowuje się do doświadczenia i potrzeb użytkownika, oferując dwa główne środowiska pracy:

1. EasyBuilder: Szybkość i Intuicja

EasyBuilder jest interfejsem idealnym dla szybkiego startu i użytkowników o mniejszym doświadczeniu. Prowadzi inżyniera krok po kroku przez proces tworzenia aplikacji wizyjnej (zwanego „job”).

Podejście Krokowe: Użytkownik przechodzi przez sekwencję logicznych faz (np. Akwizycja, Lokalizacja, Inspekcja), co minimalizuje błędy i przyspiesza wdrożenie.
Łatwość Użycia: Uproszczony interfejs umożliwia szybkie dodawanie i konfigurację narzędzi wizyjnych bez konieczności zaawansowanego programowania.
Zastosowanie: Doskonały do standardowych zadań, takich jak podstawowa kontrola wymiarowa, weryfikacja kodów ID czy prosta detekcja defektów.

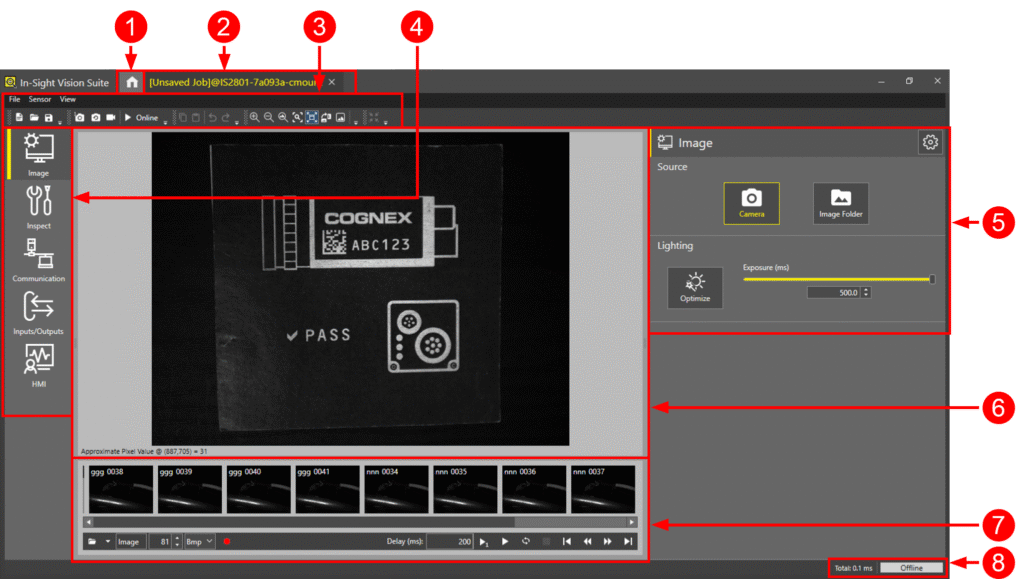

Przycisk ekranu głównego In-Sight Vision Suite
Bieżąca sesja
Pasek menu i pasek narzędzi
Kroki aplikacji (etapy konfiguracji)
Narzędzia kroków aplikacji
Podgląd akwizycji (wyświetlanie obrazu z kamery)
Elementy sterujące paskiem klatek (Filmstrip)

2. Spreadsheet: Elastyczność i Moc Obliczeniowa

Spreadsheet (Arkusz Kalkulacyjny) to interfejs dla zaawansowanych użytkowników, oferujący pełną elastyczność i kontrolę nad logiką aplikacji.

Programowanie Komórkowe: Zadanie budowane jest w interfejsie przypominającym arkusz kalkulacyjny, gdzie każda komórka może zawierać funkcję, narzędzie wizyjne lub formułę matematyczną.
Złożona Logika: Umożliwia implementację niestandardowych algorytmów, zaawansowaną obróbkę danych i integrację skryptów, co jest niemożliwe w środowisku krokowym.
Zastosowanie: Wykorzystywany do bardzo złożonych inspekcji, niestandardowych obliczeń, zaawansowanej komunikacji I/O oraz precyzyjnego łączenia wielu narzędzi w skomplikowane sekwencje decyzyjne.

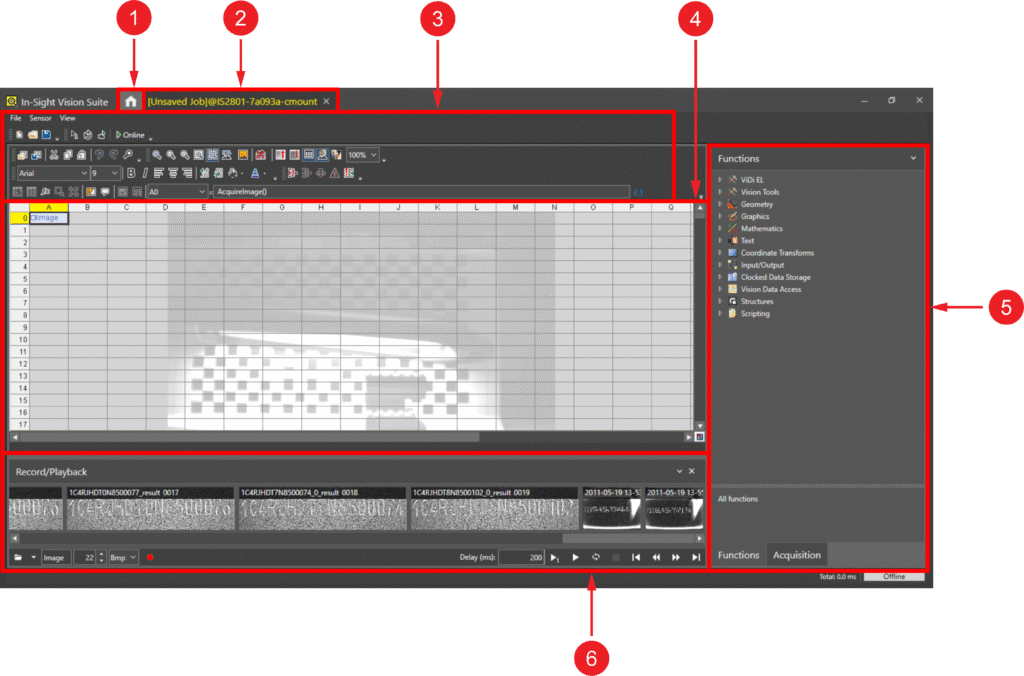

Przycisk ekranu głównego In-Sight Vision Suite (Home)
Bieżąca sesja
Pasek menu i paski narzędzi
Arkusz kalkulacyjny (Spreadsheet)
Funkcje arkusza / Panel akwizycji (pozyskiwania obrazu)
Pasek klatek (Filmstrip) i elementy sterujące paskiem klatek

Bogactwo Narzędzi Wizyjnych

Niezależnie od wybranego interfejsu, In-Sight Vision Suite zapewnia dostęp do tego samego, kompleksowego zestawu narzędzi wizyjnych oraz funkcji przetwarzania danych.

Kategoria Narzędzi	Przykładowe Funkcje	Cel
Narzędzia Wizyjne	Pattern Match, Edge, Blob, OCV/OCR, ID, Color	Lokalizowanie, mierzenie i identyfikowanie kluczowych cech fizycznych.
Narzędzia ViDi Edge Learning	ViDiELSegment, ViDiELClassify, ViDiELAnomalyDetect, ViDiELRead	Wykorzystanie głębokiego uczenia do zaawansowanej inspekcji defektów i klasyfikacji i odczytu znaków alfanumerycznych.
Funkcje Wsparcia	Mathematics, Geometry, Coordinate, Transforms, I/O	Przetwarzanie surowych wyników, wykonywanie obliczeń geometrycznych i komunikacja z maszynami.

Dzięki temu połączeniu, In-Sight Vision Suite umożliwia inżynierom wybór najbardziej efektywnego środowiska, jednocześnie zapewniając dostęp do najnowocześniejszych algorytmów wizyjnych na rynku. Rozpocznijmy szczegółową podróż przez możliwości poszczególnych narzędzi!

Materiały opracowane w oparciu od dokumentację firmy Cognex załączoną do oprogramowania InSight Vision Suite.
