InSight 2800

Kamery inteligentne InSight 2800

Seria Cognex InSight 2800 to nowoczesne systemy wizyjne łączące algorytmy sztucznej inteligencji (Edge Learning) z klasycznymi narzędziami wizyjnymi opartymi na regułach. Kamery te zostały zaprojektowane z myślą o automatyzacji produkcji i szybkiej realizacji zadań kontroli jakości, ochrony przed błędami (poka‑yoke), klasyfikacji oraz odczytu znaków (OCR).

Dzięki intuicyjnemu środowisku EasyBuilder oraz zintegrowanemu oświetleniu, InSight 2800 umożliwia uruchomienie aplikacji inspekcyjnej w ciągu kilku minut – bez konieczności posiadania specjalistycznej wiedzy z zakresu wizji maszynowej czy AI.

  • Sztuczna inteligencja Edge Learning (ViDi™ EL) – klasyfikacja defektów, sortowanie części i zaawansowany OCR
  • Połączenie AI i narzędzi opartych na regułach w jednym urządzeniu
  • Szybka konfiguracja „krok po kroku” w środowisku In-Sight Vision Suite
  • Zintegrowane oświetlenie wielokolorowe RGBW (Multi Torch)
  • Kompaktowa, modułowa konstrukcja – łatwa integracja w liniach produkcyjnych
  • Interfejs HMI przez przeglądarkę internetową do wizualizacji wyników i optymalizacji aplikacji

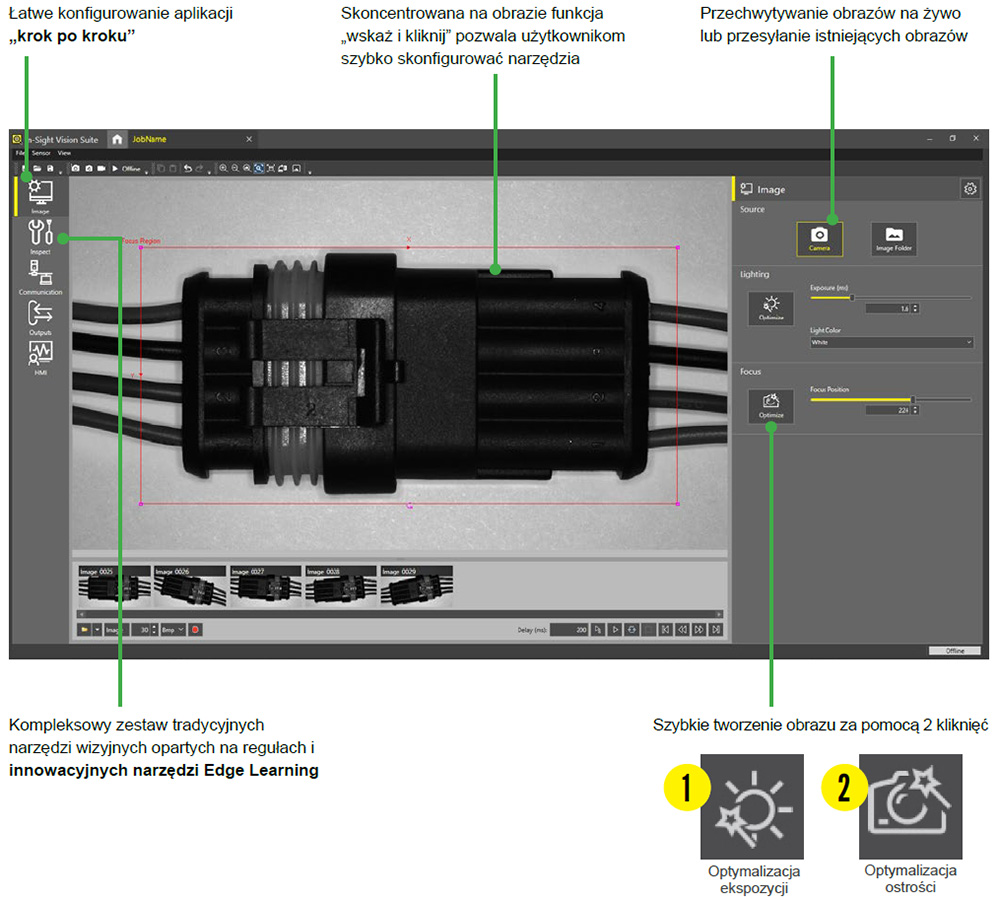

Środowisko programistyczne EasyBuilder zapewnia szybką konfigurację krok po kroku

Dzięki programowaniu typu „wskaż i kliknij” interfejs EasyBuilder w pakiecie In-Sight Vision Suite jest idealny do tworzenia zadań, od prostych po złożone. Intuicyjny proces prowadzi programistów krok po kroku przez konfigurację – od przechwytywania obrazu po końcowy wynik i nie tylko – umożliwiając zarówno nowym, jak i doświadczonym użytkownikom konfigurację aplikacji wizyjnych.
Easybuilder 1

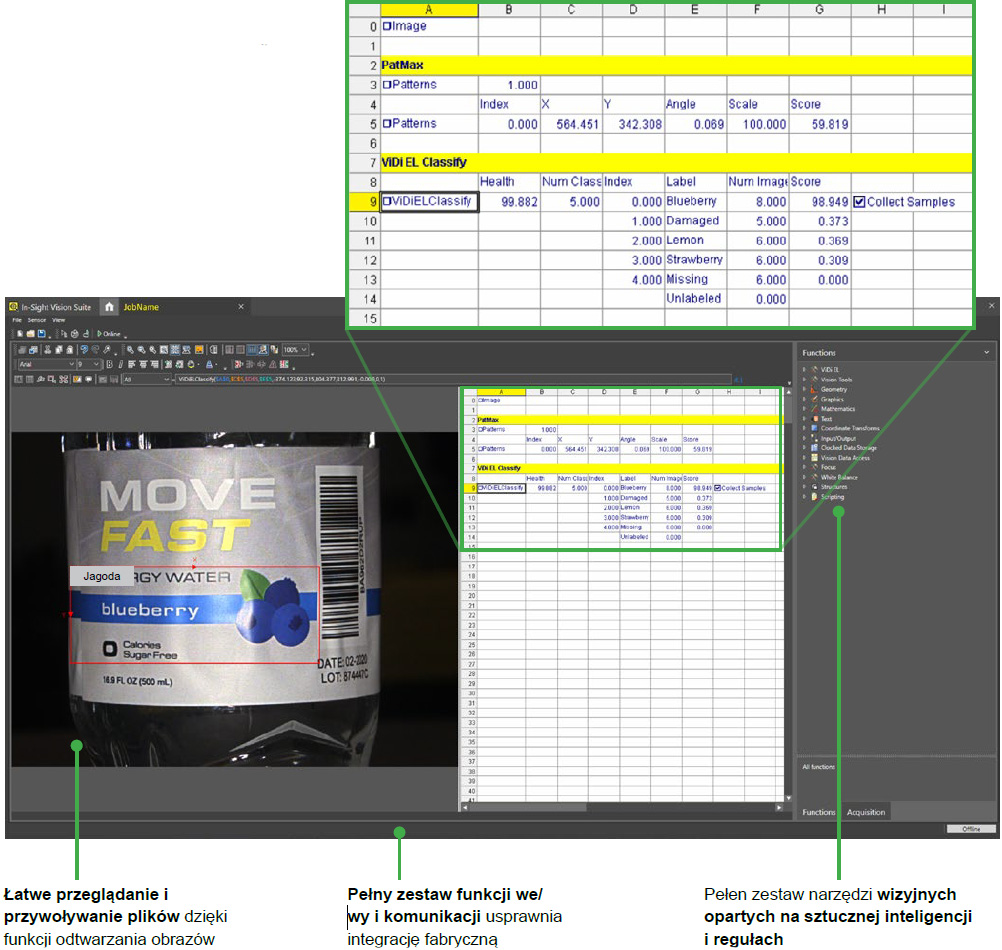

Arkusz kalkulacyjny prowadzi użytkowników przez zaawansowane aplikacje*

Interfejs arkusza kalkulacyjnego systemu In-Sight pozwala szybko skonfigurować i uruchomić zadania bez konieczności programowania. To funkcjonalne środowisko daje możliwość elastycznego dokonywania zmian parametrów, co pozwala dostosować działanie systemu do zmieniających się wymagań.
Spreadsheet

* Arkusz kalkulacyjny dostępny tylko w modelach In-Sight 2802.

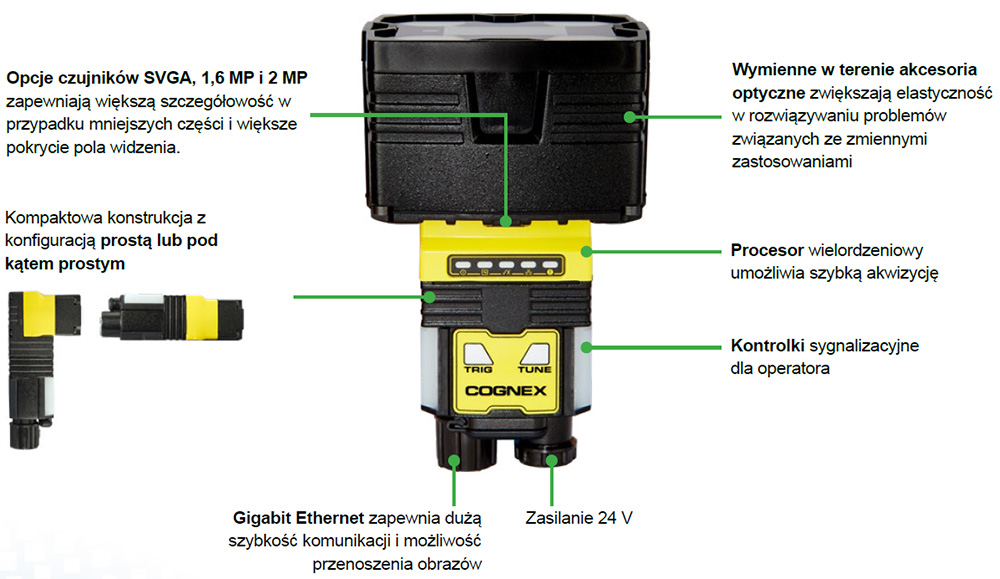

W pełni funkcjonalny system wizyjny stanowiący rozwiązanie dla szerokiego zakresu zastosowań

System In-Sight 2800 został zaprojektowany z wykorzystaniem całego zestawu zaawansowanych narzędzi wizyjnych firmy Cognex i wygodnych funkcji, aby zapewnić łatwą i niezawodną automatyzację zastosowań.
IS2800 1

Zaawansowana technologia obrazowania zapewnia większą dokładność inspekcji

Technologia High Dynamic Range (HDR) wykorzystuje zaawansowaną technologię czujników obrazu, która jest 16X bardziej szczegółowa niż konwencjonalne czujniki. Powoduje to drastyczne zwiększenie jakości i kontrastu obrazu, co skutkuje dokładniejszymi kontrolami i wykrywaniem nawet najbardziej subtelnych defektów.

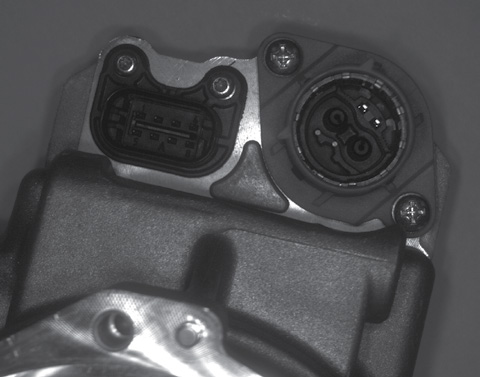

HDR min

Bez HDR: Część cech obiektu podlegającego inspekcji nie widoczna.

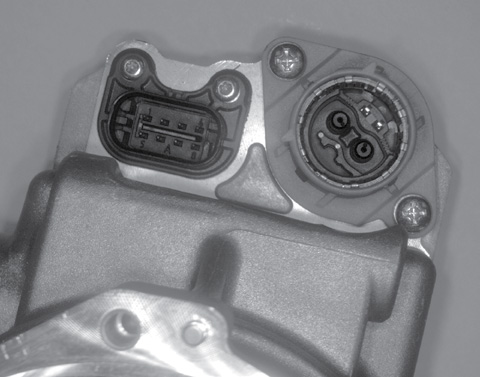

HDR plus

Z HDR: Dzięki zrównoważeniu jaskości widoczna jest większość cech obiektu.

Modułowa, skalowalna architektura do obsługi bieżących i przyszłych potrzeb

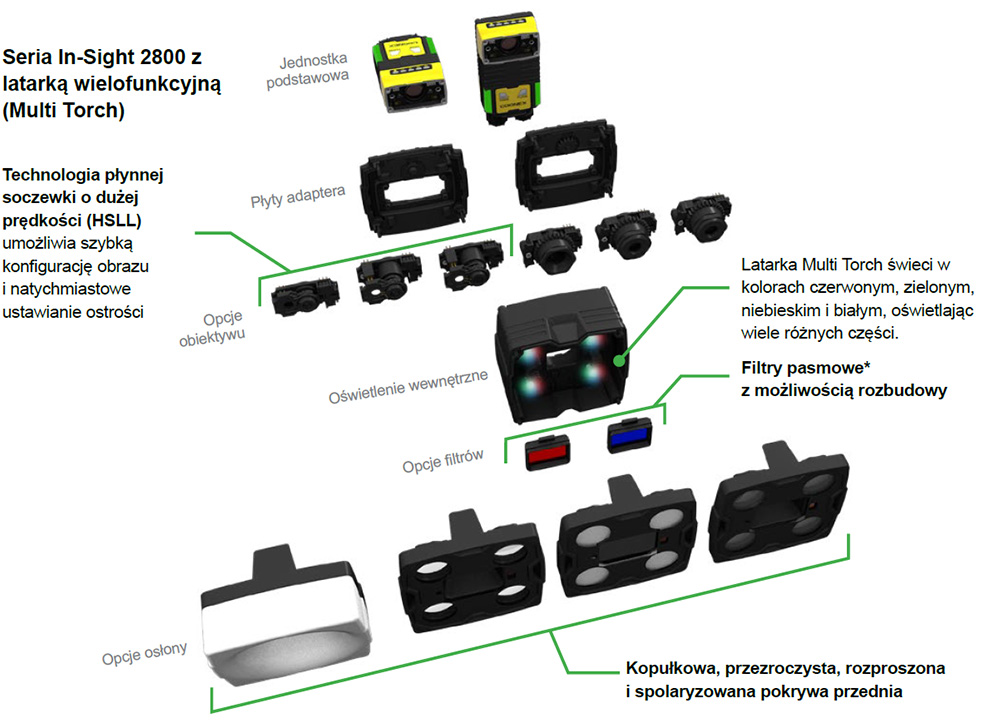

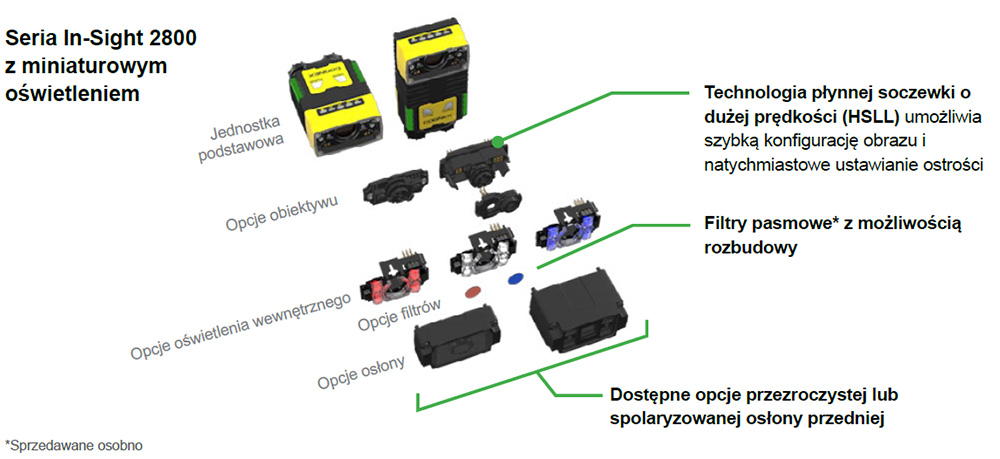

Seria In-Sight 2800 oferuje szeroką gamę akcesoriów i komponentów, które mogą być wymieniane w terenie. Ta elastyczność umożliwia producentom szybkie dostosowywanie się do nowych części i nadążanie za zmieniającymi się wymaganiami, takimi jak wymiana części, większe prędkości linii i wyższe standardy jakości.
IS2800 opcje
IS2800 opcje2

Specyfikacja techniczna – In-Sight serii 2800

Parametr In-Sight 2800 In-Sight 2801 In-Sight 2802
Czujnik obrazu CMOS 1/2,8″, mono lub kolor CMOS 1/2,8″, mono lub kolor CMOS 1/2,8″, mono lub kolor
Rozdzielczość SVGA (720×540)* 1,6 MP (1440×1080) 2 MP (1920×1080)
Wielkość piksela 2,8 µm 2,8 µm 2,8 µm
Akwizycja obrazu do 45 Hz do 45 Hz do 45 Hz
Migawka elektroniczna 29 µs – 10 ms (oświetlenie wewn.) / do 200 ms (zewn.) 29 µs – 10 ms (oświetlenie wewn.) / do 200 ms (zewn.) 29 µs – 10 ms (oświetlenie wewn.) / do 200 ms (zewn.)
Oświetlenie Mini / Multi Torch / HPIL / HPIA (zależnie od modelu) Mini / Multi Torch RGBW/ HPIL / HPIA/ C-Mount (zależnie od modelu) Multi Torch RGBW, C-Mount (zależnie od modelu)
Wejścia dyskretne 2 optoizolowane 2 optoizolowane 2 optoizolowane
Wyjścia dyskretne 2 optoizolowane 2 optoizolowane 2 optoizolowane
Komunikacja Ethernet (GigE) Ethernet (GigE) Ethernet (GigE)
Protokoły TCP/IP, PROFINET, EtherNet/IP™, SLMP, OPC/UA, FTP TCP/IP, PROFINET, EtherNet/IP™, SLMP, OPC/UA, FTP TCP/IP, PROFINET, EtherNet/IP™, SLMP, OPC/UA, FTP
Zasilanie 24 V DC ±10% 24 V DC ±10% 24 V DC ±10%
Pobór mocy ≤ 7,5 W ≤ 7,5 W ≤ 7,5 W
Stopień ochrony IP67 IP67 IP67
Temperatura pracy 0–40 °C 0–40 °C 0–40 °C
Oprogramowanie In-Sight Vision Suite In-Sight Vision Suite In-Sight Vision Suite

* Rozdzielczość SVGA dostępna wyłącznie w wersji monochromatycznej.

Pełna lista kamer – In-Sight 2802 (wszystkie warianty katalogowe)

Identyfikator produktu Rozdzielczość Typ Konfiguracja Zestaw narzędzi Oświetlenie Obiektyw Osłona
IS2802M-24520-SA 2 MP Mono Prosta All ViDi EL RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802M-24620-SA 2 MP Mono Prosta All ViDi EL RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802C-24520-SA 2 MP Kolor Prosta All ViDi EL RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802C-24620-SA 2 MP Kolor Prosta All ViDi EL RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802M-24521-SA 2 MP Mono Kątowa All ViDi EL RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802M-24621-SA 2 MP Mono Kątowa All ViDi EL RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802C-24521-SA 2 MP Kolor Kątowa All ViDi EL RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802C-24621-SA 2 MP Kolor Kątowa All ViDi EL RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802M-24520-SC 2 MP Mono Prosta EL Classify RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802M-24620-SC 2 MP Mono Prosta EL Classify RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802C-24520-SC 2 MP Kolor Prosta EL Classify RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802C-24620-SC 2 MP Kolor Prosta EL Classify RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802M-24521-SC 2 MP Mono Kątowa EL Classify RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802M-24621-SC 2 MP Mono Kątowa EL Classify RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802C-24521-SC 2 MP Kolor Kątowa EL Classify RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802C-24621-SC 2 MP Kolor Kątowa EL Classify RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802M-24520-SO 2 MP Mono Prosta EL Read RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802M-24620-SO 2 MP Mono Prosta EL Read RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802C-24520-SO 2 MP Kolor Prosta EL Read RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802C-24620-SO 2 MP Kolor Prosta EL Read RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802M-24521-SO 2 MP Mono Kątowa EL Read RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802M-24621-SO 2 MP Mono Kątowa EL Read RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802C-24521-SO 2 MP Kolor Kątowa EL Read RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802C-24621-SO 2 MP Kolor Kątowa EL Read RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802M-24520-SR 2 MP Mono Prosta Oparte na regułach RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802M-24620-SR 2 MP Mono Prosta Oparte na regułach RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802C-24520-SR 2 MP Kolor Prosta Oparte na regułach RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802C-24620-SR 2 MP Kolor Prosta Oparte na regułach RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802M-24521-SR 2 MP Mono Kątowa Oparte na regułach RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802M-24621-SR 2 MP Mono Kątowa Oparte na regułach RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802C-24521-SR 2 MP Kolor Kątowa Oparte na regułach RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2802C-24621-SR 2 MP Kolor Kątowa Oparte na regułach RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2802M-50000-SA 2 MP Mono Prosta All ViDi EL C-Mount — —
IS2802C-50000-SA 2 MP Kolor Prosta All ViDi EL C-Mount — —
IS2802M-50001-SA 2 MP Mono Kątowa All ViDi EL C-Mount — —
IS2802C-50001-SA 2 MP Kolor Kątowa All ViDi EL C-Mount — —
IS2802M-50000-SC 2 MP Mono Prosta EL Classify C-Mount — —
IS2802C-50000-SC 2 MP Kolor Prosta EL Classify C-Mount — —
IS2802M-50001-SC 2 MP Mono Kątowa EL Classify C-Mount — —
IS2802C-50001-SC 2 MP Kolor Kątowa EL Classify C-Mount — —
IS2802M-50000-SO 2 MP Mono Prosta EL Read C-Mount — —
IS2802C-50000-SO 2 MP Kolor Prosta EL Read C-Mount — —
IS2802M-50001-SO 2 MP Mono Kątowa EL Read C-Mount — —
IS2802C-50001-SO 2 MP Kolor Kątowa EL Read C-Mount — —
IS2802M-50000-SR 2 MP Mono Prosta Oparte na regułach C-Mount — —
IS2802C-50000-SR 2 MP Kolor Prosta Oparte na regułach C-Mount — —
IS2802M-50001-SR 2 MP Mono Kątowa Oparte na regułach C-Mount — —
IS2802C-50001-SR 2 MP Kolor Kątowa Oparte na regułach C-Mount — —

Pełna lista kamer – In-Sight 2800 / 2801 (wszystkie warianty katalogowe)

Identyfikator produktu Rozdzielczość Typ Konfiguracja Zestaw narzędzi Oświetlenie Obiektyw Osłona
IS2801M-24420-EC 1,6 MP Mono Prosta EL Classify RGBW Multi Torch 8 mm HSLL Dyfuzor
IS2801C-24420-EC 1,6 MP Kolor Prosta EL Classify RGBW Multi Torch 8 mm HSLL Dyfuzor
IS2801M-24520-EC 1,6 MP Mono Prosta EL Classify RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2801C-24520-EC 1,6 MP Kolor Prosta EL Classify RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2801M-24620-EC 1,6 MP Mono Prosta EL Classify RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2801C-24620-EC 1,6 MP Kolor Prosta EL Classify RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2801M-24420-EO 1,6 MP Mono Prosta EL Read RGBW Multi Torch 8 mm HSLL Dyfuzor
IS2801C-24420-EO 1,6 MP Kolor Prosta EL Read RGBW Multi Torch 8 mm HSLL Dyfuzor
IS2801M-24520-EO 1,6 MP Mono Prosta EL Read RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2801C-24520-EO 1,6 MP Kolor Prosta EL Read RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2801M-24620-EO 1,6 MP Mono Prosta EL Read RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2801C-24620-EO 1,6 MP Kolor Prosta EL Read RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2801M-24420-EA 1,6 MP Mono Prosta All ViDi EL RGBW Multi Torch 8 mm HSLL Dyfuzor
IS2801C-24420-EA 1,6 MP Kolor Prosta All ViDi EL RGBW Multi Torch 8 mm HSLL Dyfuzor
IS2801M-24520-EA 1,6 MP Mono Prosta All ViDi EL RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2801C-24520-EA 1,6 MP Kolor Prosta All ViDi EL RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2801M-24620-EA 1,6 MP Mono Prosta All ViDi EL RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2801C-24620-EA 1,6 MP Kolor Prosta All ViDi EL RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2801M-24520-ER 1,6 MP Mono Prosta Oparte na regułach RGBW Multi Torch 12 mm HSLL Dyfuzor
IS2801M-24620-ER 1,6 MP Mono Prosta Oparte na regułach RGBW Multi Torch 16 mm HSLL Dyfuzor
IS2801M-42610-EC 1,6 MP Mono Prosta EL Classify HPIL Red 16 mm HSLL Przezroczysta
IS2800M-42610-EC SVGA Mono Prosta EL Classify HPIL Red 16 mm HSLL Przezroczysta
IS2800M-42610-ER SVGA Mono Prosta Oparte na regułach HPIL Red 16 mm HSLL Przezroczysta
IS2801M-32710-EC 1,6 MP Mono Prosta EL Classify Mini Red 6,2 mm HSLL —
IS2800M-32710-EC SVGA Mono Prosta EL Classify Mini Red 6,2 mm HSLL —
IS2800M-32710-ER SVGA Mono Prosta Oparte na regułach Mini Red 6,2 mm HSLL —
IS2801M-50000-EC 1,6 MP Mono Prosta EL Classify C-Mount — —
IS2801C-50000-EC 1,6 MP Kolor Prosta EL Classify C-Mount — —
IS2801M-50000-EO 1,6 MP Mono Prosta EL Read C-Mount — —
IS2801C-50000-EO 1,6 MP Kolor Prosta EL Read C-Mount — —
IS2801M-50000-EA 1,6 MP Mono Prosta All ViDi EL C-Mount — —
IS2801C-50000-EA 1,6 MP Kolor Prosta All ViDi EL C-Mount — —
IS2801M-61730-EA 1,6 MP Mono Prosta All ViDi EL HPIA 6,2 mm HSLL Polaryz./przezr.
IS2801C-61730-EA 1,6 MP Kolor Prosta All ViDi EL HPIA 6,2 mm HSLL Polaryz./przezr.
IS2801M-61630-EA 1,6 MP Mono Prosta All ViDi EL HPIA 16 mm HSLL —
IS2801C-61630-EA 1,6 MP Kolor Prosta All ViDi EL HPIA 16 mm HSLL —

Karta katalogowa

Pobierz kartę katalogową produktu w języku polskim, aby poznać bardziej szczegółowe informacje na temat kamer inteligentnych InSight 2800
