Weryfikator jakości kodów DataMan 475VS
Weryfikacja kodów kreskowych to proces oceny jakości kodów kreskowych zgodnie z globalnie przyjętymi normami ISO. Technologia weryfikacji kodów kreskowych Cognex zapewnia czytelność i zgodność kodów kreskowych 1D i 2D.
Seria weryfikatorów DataMan® 475VS oferuje usprawnione algorytmy klasyfikacji,
narzędzia diagnostyczne i opcje raportowania niż jakikolwiek inny weryfikator offline dostępny na
na rynku. Zgodne z normami ISO, wielopunktowe opcje oświetlenia zapewniają prawidłowe oświetlenie kodów w celu uzyskania jak najlepszych wyników.

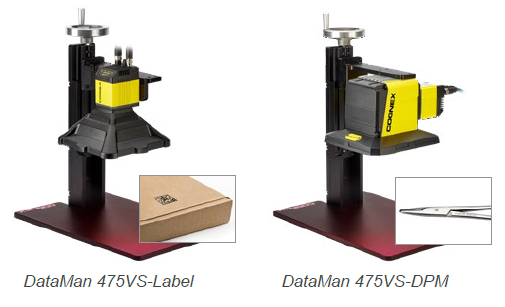

Dwa modele z różnymi opcjami oświetlenia:
- Wersja label dla kodów drukowanych na płaskiej powierzchni
- Wersja dedykowana weryfikacji kodów DPM z kątami oświetlenia 30, 45 i 90 stopni
Zgodność z normami
ISO/IEC 15426-1 ISO/IEC 15426-2 ISO/IEC 15415 ISO/IEC 15416 ISO/IEC 29158
Oprogramowanie weryfikacyjne zapewnia przejrzyste i łatwe do odczytania wyniki
Oprogramowanie do weryfikacji kodów kreskowych DataMan 475VS zapewnia informacje diagnostyczne w celu przypisania kodu ogólną ocenę na podstawie pomiarów parametrów jakościowych zdefiniowanych przez ISO. Pomiar składa się na wiele czynników, które wpływają na zdolność czytnika kodów kreskowych do identyfikacji i dekodowania kodu maksymalizując w ten sposób szybkość odczytu.
Niezależnie od tego, czy jest to diagnostyka w czasie rzeczywistym, archiwizacja wyników w celu śledzenia i zapewnienia zgodności z przepisami, czy też agregacja do statystycznej analizy procesu, DataMan 475VS zapewnia elastyczność i bogactwo danych, aby zaspokoić potrzeby związane z jakością kodów.
Wybór odpowiedniego modelu
| 475VS-LABEL | 475VS-DPM | |
| Kody drukowane na papierze, plastiku lub matowych powierzchniach |  |
|
| Kody o szerokości większej niż 33 mm | |
|
| Kody o wielkości do 3,5 milimetra | |
|
| Kody typu dot peen | |
|
| Kody drukowane na zakrzywionych lub teksturowanych powierzchniach | |
|
| Kody drukowane refleksyjnych powierzchniach odbijających światło | |
Specyfikacja:
| DataMan 475VS – Label | DataMan 475VS – DPM | ||
| Typ oświetlenia | 660 nm, 45°, 4 – stronne | 45°, 4 – stronne 660 nm, 30°, 1,2 oraz 4 – stronne 660 nm, 90°, 4 – stronne 660 nm | |
| Rodzaje kodów | 1D: UPC/EAN, Kod 128, ITF-14, I25, Kod 39, Kod 93, Codabar 2D: Data Matrix (ECC 200), Kod QR, Kod Micro QR , PDF417 | 1D: UPC/EAN, Kod 128, Kod 39 2D: Data Matrix (ECC 200), Kod QR, Kod Micro QR | |
| Pole widzenia | 80 x 60 mm | 35 x 29 mm | |
| Odległość robocza | 60 mm | 41 mm | |
| Głębia ostrości (Tolerancja WD) | +/- 3 mm | ||
| Minimalny wymiar X | 0.15 mm | 0.095 mm | |
| Czujnik obrazu | Sony IMX264LLR 5MP (2448 x 2048 pikseli) 2/3 ” CMOS, global shutter 8.8 mm x 6.6 mm (H x V); 3.45 μm pikseli kwadratowych | ||
| Typ obiektywu | stała ogniskowa 12 mm, stała przysłona f/4, format sensora 2/3 “, obiektyw typu C mount | Stała ogniskowa 35 mm, stała przysłona f/4, format sensora 2/3 “, obiektyw typu C mount | |
| Komunikacja | Ethernet | ||
| Pomór mocy | 24 VDC +/- 10%, 1.5 A max | ||
| Waga | Weryfikator | 945 g | 1002.7 g |
| Stand | 6191.5 g | ||
| Wymiary | Weryfikator | 185 x 185 x 175 mm | 286 x 144 x 190 mm |
| Stand | 485.73 x 424 x 280 mm (638.13 x 424 x 280 mm z ramieniem przedłużającym) | ||
| Klasa szczelności | IP65 | IP65 z przewodami i odpowiednią osłoną obiektywu | |
| Certyfikaty | CE, TUV, FCC, KC | ||
| Zgodność z normami branżowymi | ISO/IEC 15415, ISO/IEC 15416, ISO/IEC TR29158, ISO/IEC 15426-1, ISO/IEC 15426-2 | ||
| Normy aplikacyjne | GS1, MIL-STD 130 UID, UDI, HIBCC, ISO 15434, | ||
| Maksymalna liczba kodów na sekundę | 1D i 2D: 4 s/kod* | 2D: 4s/kod | |
| Maksymalna prędkość liniowa | 1,1 m/s | 1,4 m/s | |
| Tolerancja współbieżności | +/- 3° | +/- 2° | |
