System wizyjny In-Sight 3800
Zaawansowany system wizyjny łączący potężne, a jednocześnie łatwe w użyciu narzędzia wizyjne stworzone do zautomatyzowania kontroli. Wyposażony w pełny zestaw narzędzi wizyjnych i innowacyjnej technologii Edge Learning In-Sight 3800 rozwiązuje szereg zastosowań produkcyjnych, począwszy od wykrywania defektów i weryfikacji montażu, a skończywszy na wykrywaniu uszkodzeń, odczytywaniu znaków i wielu innych.
Przeprowadzaj więcej kontroli w krótszym czasie
Maksymalizacja wydajności dzięki szybkiemu przetwarzaniu danych i łatwej konfiguracji. Narzędzia działają 2x szybciej niż poprzednia generacja systemów wizyjnych oferuje najwyższą moc i wydajność dla każdego zadania. Zaawansowana klasyfikacja i Funkcje OCR automatyzują różnorodne inspekcje, od prostych do złożonych.
Zwiększ dokładność wyników
Generuj obrazy o wysokiej rozdzielczości i kontraście, które wykrywają nawet najbardziej subtelne defekty. Zintegrowane wielobarwne oświetlenie spełnia szereg wymagań dotyczących zastosowań i warunków pracy. Unikalna technologia HDR+ (Highdynamic Range Plus) optymalizuje tworzenie obrazu podczas pojedynczej akwizycji kamery.
Narzędzia Edge Learning’owe
In-Sight 3800 jest wyposażony w potężne narzędzia Edge Learning, które wykorzystują technologię AI do przetwarzania obrazów na urządzeniu lub “na krawędzi” miejsca, w którym gromadzone są dane, aby zapewnić dokładne wyniki w czasie rzeczywistym. Narzędzia uczenia się na krawędziach są łatwe w użyciu i proste do wdrożenia dzięki przeuczaniu opartym na przykładach, nie wymagają doświadczenia w programowaniu systemów wizyjnych.
ViDi EL Classify
Wyjdź poza standardowe wyjście OK/NG dzięki ViDi™ EL Classify. Narzędzie to identyfikuje i sortuje części na podstawie wielu cech lub charakterystyk. Umożliwia to użytkownikom klasyfikację defektów do różnych kategorii, co pozwala na automatyzację szerszego zakresu zadań.
ViDi EL Read
Odczytuj z łatwością znaki na powierzchniach odblaskowych, mało kontrastowych i niepłaskich powierzchniach. ViDi EL Read czyta szeroki zakres tekstu, w tym tekst wielowierszowy, wykorzystując zaawansowaną technologię optycznego rozpoznawania znaków (OCR).
ViDi EL Segment
Narzędzia ViDi EL Segment można używać do znajdowania wad lub lokalizowania cech obrazu. Użytkownik zaznacza pożądany element na zarejestrowanym obrazie, który następnie ma znaleźć narzędzie ViDi EL Segment. Można utworzyć klasy dla różnych elementów, dzięki czemu narzędzie ViDi EL Segment może wyszukiwać ich kilka jednocześnie. Po przeszkoleniu narzędzie może przewidywać wygląd obiektów na nowych obrazach.
Klasyfikacja obrazów
Narzędzia ViDi EL można przeszkolić w ciągu kilku minut, wykorzystując zaledwie pięć do dziesięciu przykładowych obrazów odpowiednich klas lub znaków.
Ocena pewności
Uzyskaj w czasie rzeczywistym wizualną informację zwrotną na temat dokładności wyników. Ocena pewności weryfikuje, czy narzędzie ViDi EL prawidłowo przewidziało wynik, co prowadzi do do mniejszej liczby interwencji ręcznych i bardziej wiarygodnych inspekcji.
Narzędzia wizyjne oparte na regułach
In-Sight 3800 jest również wyposażony w obszerną bibliotekę sprawdzonych w branży tradycyjnych narzędzi wizyjnych, które pozwalają na pomiar odległości, liczyć piksele, wykrywać patterny, odczytywać kody, kierować robotami, wykonywać operacje matematyczne i logiczne i wiele więcej. Narzędzia te działają 2x szybciej w In-Sight 3800 niż w produktach poprzedniej generacji, dzięki czemu można szybciej rozwiązywać aplikacje i dostosować się do większej prędkości linii produkcyjnej.

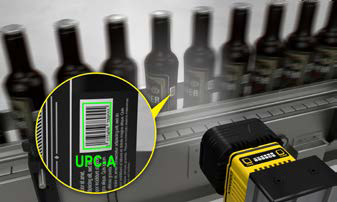

| Odczyt kodów kreskowych: Odczytuj kody na zakrzywionych powierzchniach | Jasność: Wykrywanie obecności/braku elementów na podstawie różnych poziomów jasności pikseli |
 |
 |
| Pomiar odległości między elementami konstrukcyjnymi | Prowadzenie robotów – pobieranie i umieszczanie gotowych produktów w pojemnikach |
 |
 |
| Kontrola kompletności elementów | Odczyt kodów 2D i OCR: Odczytuj kody i tekst jednocześnie |
 |
 |
W pełni funkcjonalny system wizyjny przeznaczony do szerokiego zakresu zastosowań
In-Sight 3800 jest wyposażony w cały zestaw innowacyjnych narzędzi wizyjnych firmy Cognex oraz intuicyjne funkcje, które zapewniają szybką, niezawodną automatyzację aplikacji, należą do nich:
Zintegrowane oświetlenie o wysokiej jakości
Wielokolorowe oświetlenie (RGBW i IR) pozwala zoptymalizować kontrast obrazu, niezależnie od warunków pracy. Wystarczy kliknąć przycisk, aby zmienić kolor światła i wygenerować obrazy o wysokiej rozdzielczości w celu przeprowadzenia dokładniejszych kontroli.
Innowacyjna technologia HDR+
HDR+ zwiększa możliwości technologii HDR poprzez automatyczną optymalizację kontrastu, dzięki czemu otrzymujemy bardziej jednolity, szczegółowy obraz. HDR+ jest dostępny zarówno w opcji monochromatycznej jak i kolorowej, zastosowanie tej technologii zapewni wyższy kontrast i jakość obrazu.

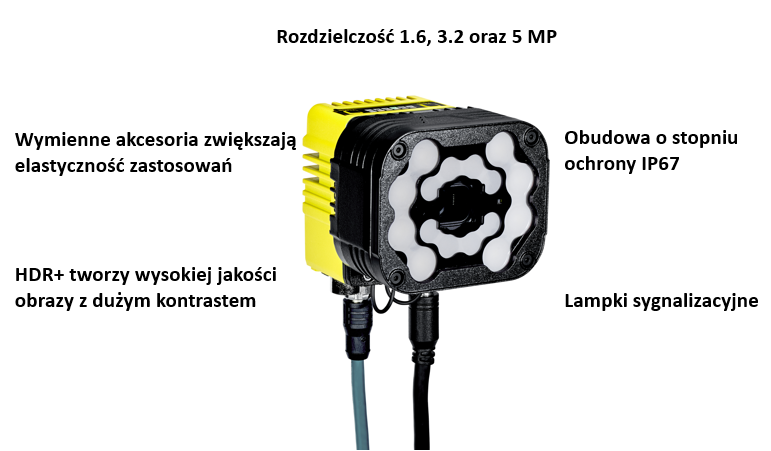

Różnorodność konfiguracji dla obecnych i przyszłych potrzeb
Seria In-Sight 3800 oferuje wiele akcesoriów i elementów modułowych. Ta elastyczność umożliwia użytkownikom dostosować się do ze zmieniającymi się wymaganiami, takimi jak nowe zmiany, szybsze prędkości linii i wyższe standardy jakości.
Poszczególne warianty konfiguracyjne zostały przedstawione poniżej:
- Rozdzielczość: 1.6, 3.2, 5, 8, 12, 16 MP
- Optyka: Wbudowany obiektyw z modułem High Speed Liquid Lens lub obiektyw stało-ogniskowy typu C-Mount
- Wbudowane oświetlenie: Oświetlenie typu Multi Torch zawiera światło barwy czerwonej, zielonej, niebieskiej, białej oraz podczerwonej
- Obudowa: Dla opcji z wbudowanym oświetlaczem wyróżnia się opcje przezroczystą, z dyfuzorem, z polaryzacją oraz kopułową, natomiast dla opcji z obiektywem typu C-Mount stosuje się standardowe obudowy
Specyfikacja
|
Nazwa modelu |
IS3801M |
IS3801C |
IS3803M |
IS3803C |
IS3805M |
IS3805C |
|
Liczba klatek na sekundę (pełna rozdzielczość) |
125 fps |
52 fps |
47 fps |
30 fps |
32 fps |
21 fps |
|
Typ sensora |
1/2.3” CMOS, global shutter |
1/1.8” CMOS, global shutter |
2/3” CMOS, global shutter |
|||
|
Właściwości sensora |
Przekątna 6,3 mm, 3,45 x 3,45 μm piksele kwadratowe |
Przekątna 8,9 mm, 3,45 x 3,45 μm piksele kwadratowe |
Przekątna 11,1 mm, piksele kwadratowe 3,45 x 3,45 μm |
|||
|
Maksymalna rozdzielczość obrazu (piksele) |
1440 x 1080 |
2048 x 1536 |
2448 x 2048 |
|||
|
Elektroniczny czas otwarcia migawki |
Od 19,5 μs do 200,00 μs |
Od 25,1 μs do 200,00 μs |
Od 19,1 μs do 200,00 μs |
|||
|
Nazwa modelu |
IS3808M |
IS3808C |
IS3812M |
IS3812C |
IS3816M |
IS3816C |
|
Liczba klatek na sekundę (pełna rozdzielczość) |
24 fps |
52 fps |
22 fps |
11 fps |
18 fps |
8 fps |
|
Typ sensora |
2/3″ CMOS, global shutter |
1/1.1” CMOS, global shutter |
1.1” CMOS, global shutter |
|||
|
Właściwości sensora |
Przekątna 11,1 mm, 2,74 x 2,74 μm piksele kwadratowe |
Przekątna 14,0 mm, 2,74 x 2,74 μm piksele kwadratowe |
Przekątna 16,8 mm, piksele kwadratowe 2,74 x 2,74 μm |
|||
|
Maksymalna rozdzielczość obrazu (piksele) |
2840 x 2840 |
4096 x 3000 |
5320 x 3032 |
|||
|
Elektroniczny czas otwarcia migawki |
Od 22 μs do 200,000 μs |
od 22 μs do 200,000 μs |
Od 29.1 μs do 200,000 μs |
|||
| Pamięć | 4 GB |
| Typ obiektywu | C-Mount, Cognex High Speed Liquid Lens Autofocus lub obiektyw z ręczną regulacją ostrości (używany z akcesorium Multi-Torch) |
| Trigger | 1 optoizolowane wejście wyzwalające trigger |
| Wejścia dyskretne | 1 optoizolowane wejście wyzwalające trigger Do 3 wejść ogólnego przeznaczenia po podłączeniu do kabla Breakout |
| Wyjścia dyskretne | Do 4 wyjść po podłączeniu do kabla Breakout |
| Diody stanu LED | Pass/Fail LED i Indicator Ring, Network LED i Error LED |
| High Speed Liquid Lens – żywotność | Ilość cykli ostrzenia: 1800 M cykli |
| Pojemność pamięci – job/program | 7,2 GB; nieograniczone przechowywanie za pomocą zdalnego urządzenia sieciowego |
| Pamięć przetwarzania obrazu | 512 MB SDRAM |
| Komunikacja sieciowa | 2 porty Ethernet, 10/100/1000 BaseT z automatycznym MDIX. IEEE 802.3 TCP/IP Protocol. Obsługa DHCP, lokalnej konfiguracji adresu IP. Jeden port obsługuje sieci TSN. |
| Pobór mocy | 24 V DC ± 10%, maksymalnie 2,0 A |
| Moc wyjściowa | 24 V DC |
| Materiał obudowy | Odlewane i wytłaczane aluminium |
| Wykończenie | Malowane |
| Mocowanie | Cztery gwintowane otwory montażowe M3 |
| Waga | In-Sight 3800 bez dołączonych akcesoriów: 570 g Z plastikową osłoną C-mount 45 mm (COV-380-CMNT-45): 625 g- bez dołączonego obiektywu Z plastikową osłoną C-Mount 60 mm (COV-380-CMNT-60): 635 g – bez obiektywu w zestawie Z plastikową osłoną C-Mount 75 mm (COV-380-CMNT-75): 650 g – bez obiektywu w zestawie Z Multi-Torch, obiektywem High Speed Liquid Lens (16 mm) i standardową osłoną przednią: 840 g Z Multi-Torch, obiektywem High Speed Liquid Lens (16 mm) i nasadką kopułkową: 970 g |
| Temperatura obudowy | 0° C do 40° C |
| Temperatura przechowywania | -20° C to 80° C |
| Wilgotność powietrza | <95% bez kondensacji |
| Ochrona | IP67 |
| Odporność na wstrząsy | IEC 60068-2-27: 18 wstrząsów (3 wstrząsy w każdej polaryzacji w każdej (X, Y, Z) osi) |
| Odporność na wibracje | IEC 60068-2-6: test wibracyjny w każdej z trzech głównych osi przez 2 godziny przy 10 Gs |
| Przepisy/zgodność | CE, FCC, KCC, TÜV SÜD NRTL, EU RoHS, China RoHS |
